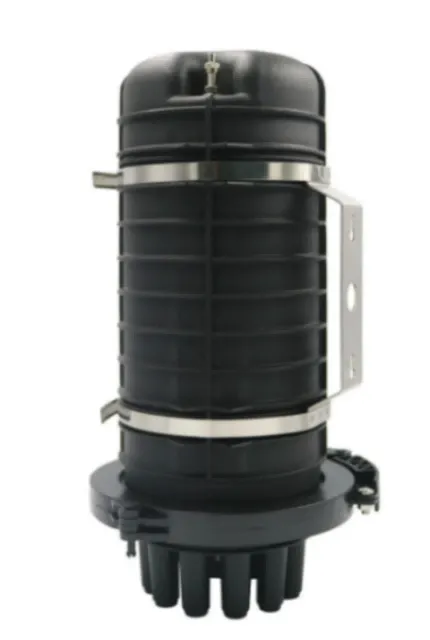

Un tipo de serie de cierre de domo, que se utiliza para la conexión directa durante el proceso de transmisión de fibra óptica y proporciona protección de conexión de juntas, con 6 orificios para cables redondos pequeños y 1 orificio para cables grande; termosellado con carcasa termorretráctil; Se puede utilizar para instalaciones aéreas, en postes, en paredes y enterradas. Con un buen rendimiento de sellado, una instalación sencilla y una amplia gama de aplicaciones, son la mejor opción para la conexión de fibra óptica.
Si desea obtener información sobre el cierre de empalme de domo óptico FOSC-400 A10 144F/288F (1 puerto ovalado, 10 puertos redondos), comuníquese con nosotros por correo electrónico: [email protected].
Compartir:
Todos los indicadores funcionales están en línea con el estándar nacional YD 814.1-2004 para cajas de distribución.

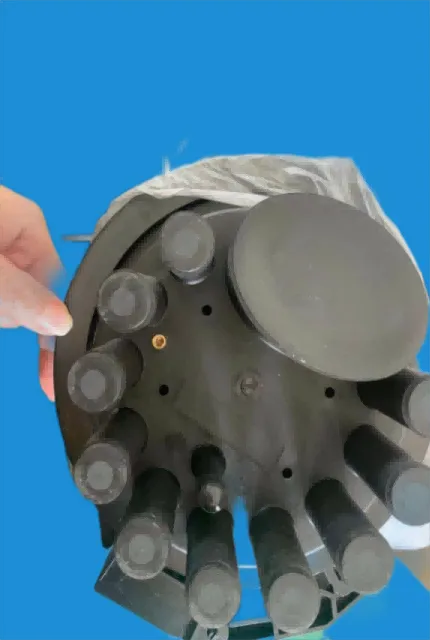

Puertos de cable de cuatro entradas y cuatro salidas; Hay 1 orificio circular grande y 10 pequeños, que pueden entrar y salir de los cables ópticos Φ7 ~ Φ12.
El cuerpo exterior de la caja está hecho de plásticos de ingeniería de alta resistencia. Tiene características de peso ligero, alta resistencia mecánica, antienvejecimiento, fuerte resistencia a la corrosión, resistencia a los rayos y larga vida útil.

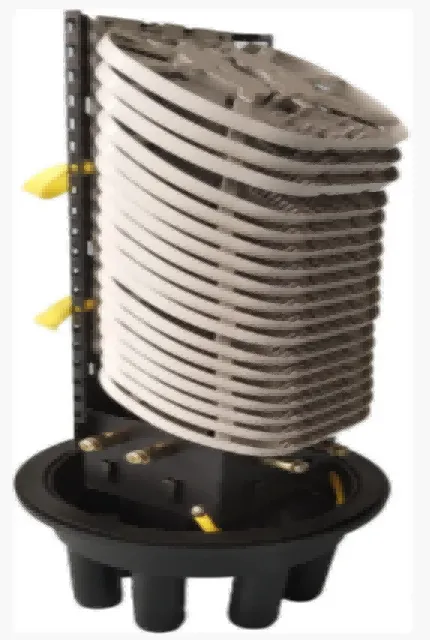

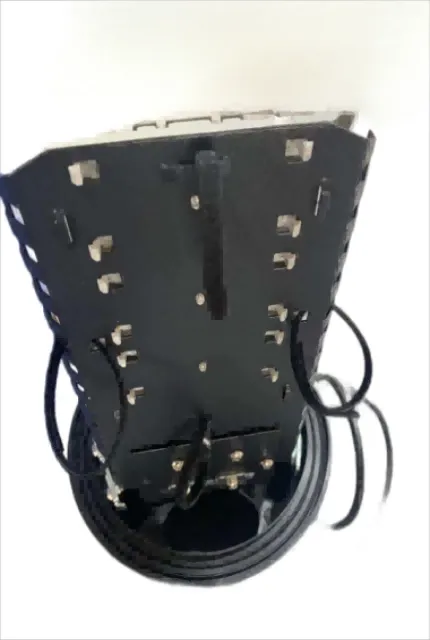

La bandeja de empalme de estructura apilada y el dispositivo de conexión a tierra de aislamiento independiente hacen que la configuración del núcleo de fibra óptica, la expansión y la conexión a tierra del cable sean flexibles, convenientes y seguras.
La bandeja de empalme está equipada con ranuras de empalme y un soporte divisor PLC, que se puede configurar en cualquier momento según las necesidades de conexión directa o divergente.
Parámetro técnico
1.Radio de curvatura de la fibra: ≥40 mm
2.Pérdida adicional del disco óptico: ≤ 0,01 dB
3.Rango de temperatura: - 40 °C ~ + 76 °C
4.Presión antilateral: ≥2000N / 10 cm
5. Resistencia a los golpes: ≥20N.m
6. Nivel de protección: IP68
Especificaciones

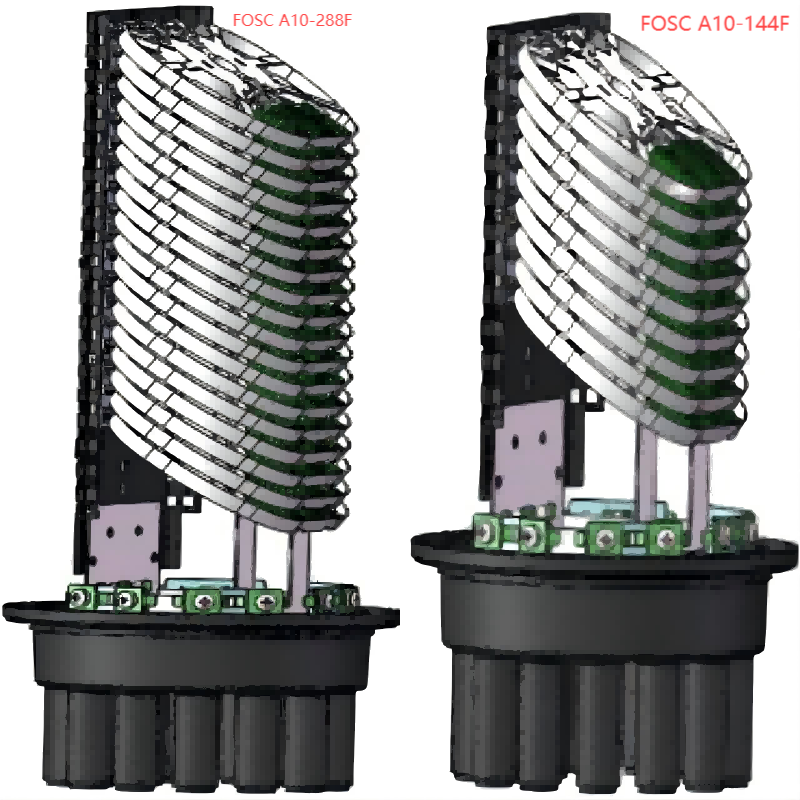

FOSC-400 A10 144F/288F Cierre de empalme de domo óptico (1 puerto ovalado, 10 puertos redondos)
| Tipo | FOSC 400-A10-288F | FOSC 400-A10-144F |
| Tamaño (mm) | ￠230*440 | ￠230*440 |
| tipo de divisor | 1:4(2 piezas)/1:8 (1 pieza) | 1:4(2 piezas)/1:8 (2 piezas) |
| Puertos | 1 puerto ovalado, 10 puertos redondos | 1 puerto ovalado, 10 puertos redondos |
| Diámetro del cable (mm) | ￠7～￠12 | ￠7～￠12 |
| Capacidad de la bandeja de empalme | 16 (núcleo único) | 16 (núcleo único) |
| Cantidad máxima de bandeja de empalme | 18 | 9 |
| Capacidad máxima | 288 (núcleo único) | 144 (núcleo único) |
| Tipo de sellado | tubo termorretráctil, caucho de silicona | tubo termorretráctil, caucho de silicona |
