Los cierres de empalme óptico se utilizan para distribuir, empalmar y almacenar los cables ópticos exteriores que entran y salen por los extremos del cierre. Hay dos formas de conexión: conexión directa y conexión dividida. Son aplicables a situaciones como aéreas, pozos humanos de tuberías, situaciones integradas, etc. En comparación con la caja de terminales, el cierre requiere requisitos de sellado mucho más estrictos. Se requieren un anillo de sellado y una válvula de aire para el cierre, pero no son necesarios para la caja de terminales.
Compartir:

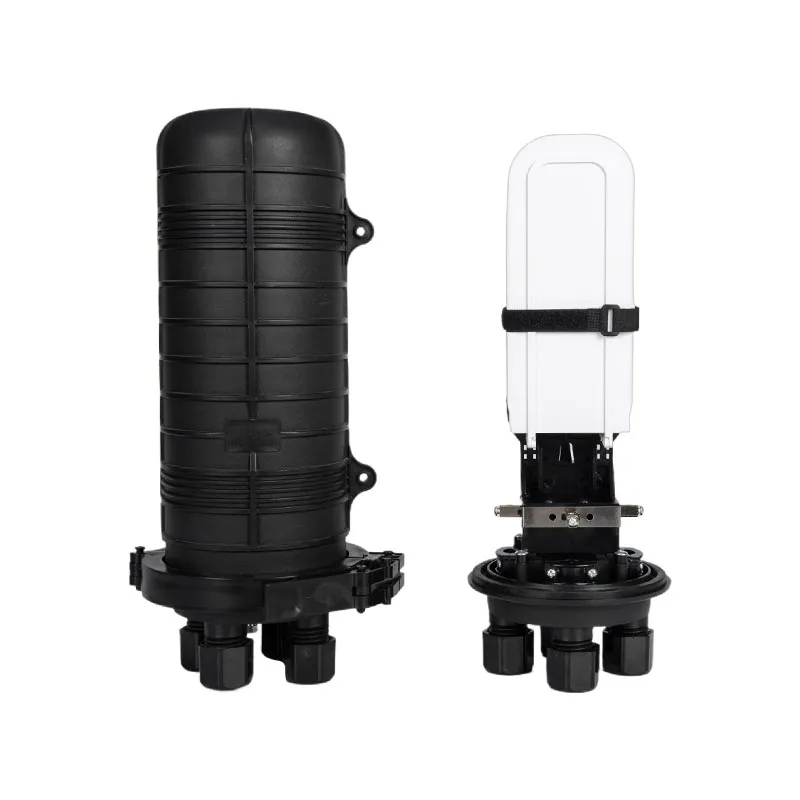

La carcasa del cierre está hecha de plásticos de ingeniería de calidad y tiene un buen rendimiento antierosión contra ácidos y sales alcalinas, antienvejecimiento, además de una apariencia suave y una estructura mecánica confiable.
La estructura mecánica es confiable y tiene el rendimiento de resistir ambientes salvajes y cambios climáticos intensivos y ambientes de trabajo serios. El IP68 resistente al agua.
Los cierres son aplicables a cables ópticos tipo cinta y cables ópticos comunes.

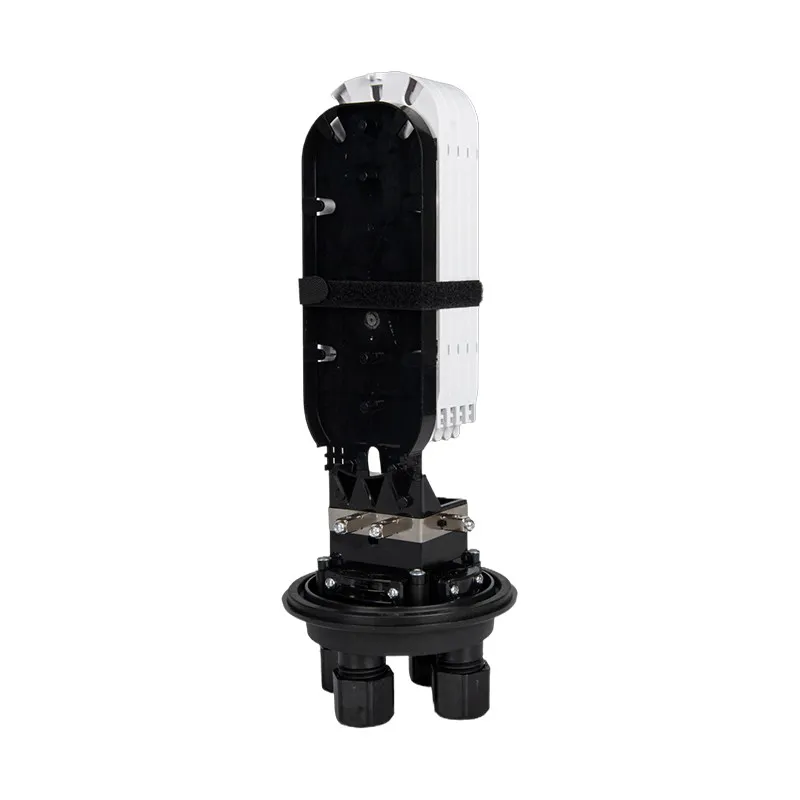

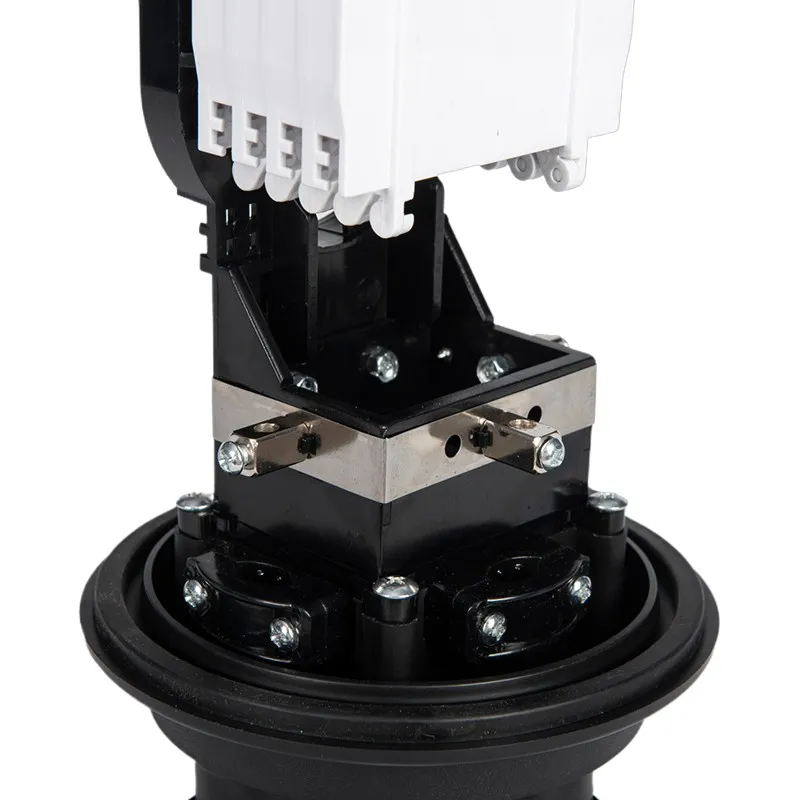

Las bandejas de empalme dentro del cierre se pueden girar como folletos y tienen un radio de curvatura adecuado y espacio para enrollar la fibra óptica para garantizar que el radio de curvatura para el enrollado óptico sea de 40 mm. Cada cable óptico y fibra se pueden operar individualmente.
El cierre es de pequeño volumen, gran capacidad y cómodo mantenimiento. Los anillos de sellado de goma elástica dentro del cierre tienen un buen sellado y un rendimiento a prueba de sudor.
La carcasa se puede abrir repetidamente sin fugas de aire. No se requieren herramientas especiales. El funcionamiento es fácil y sencillo. La válvula de aire se proporciona para el cierre y se utiliza para comprobar el rendimiento del sellado.

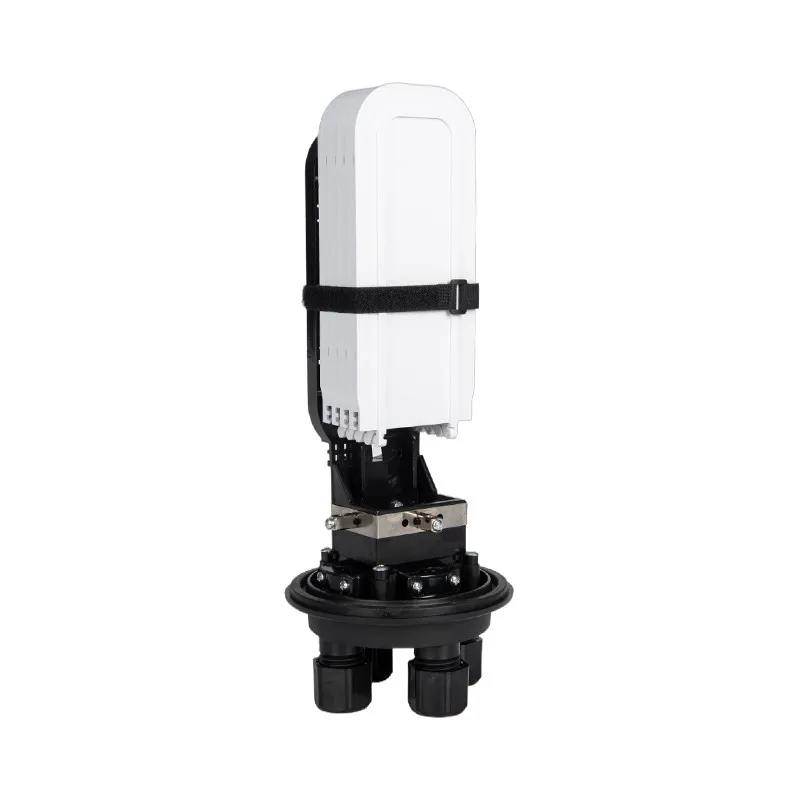

La bandeja es opcional para la caja de cierre de empalme vertical de fibra óptica OPT-102M de 96-144 núcleos
Especificaciones
| Artículo | OPT-F102M FOSC 96-144 núcleos cierre de empalme de domo |
| Material | PÁGINAS |
| Dimensiones (Al*P), mm | 420mm*140mm |
| Capacidad máxima | 144 núcleos |
| Diámetro del cable, mm | 4 puertos redondos pequeños (16 mm) |
| Puertos | 1 en 3 fuera o 2 en 2 fuera |
| Temperatura | -40℃~+60℃ |
| Humedad | ≤95% (a 40℃) |
| Presión de aire | 70 kPa ~ 106 kPa |
Accesorios estándar
Papel de etiqueta: 1 Uds.
Papel de lija: 1 Uds.
Papel plateado: 1 Uds.
Tira de goma de sellado: 1 unidad.
Cinta aislante: 1 unidad.
Brida para cables: 3mm * 10mm 8 Uds.
Tubo protector de fibra: 2 uds.
Funda termorretráctil: 1,0 mm x 3 mm x 60 mm 96/144 unidades
Accesorios para postes: 1 unidad (Accesorios opcionales ）
Válvula de prueba de presión: 1 unidad (Accesorios opcionales ）
Dispositivo de derivación de puesta a tierra: 1 unidad (Accesorios opcionales ）
