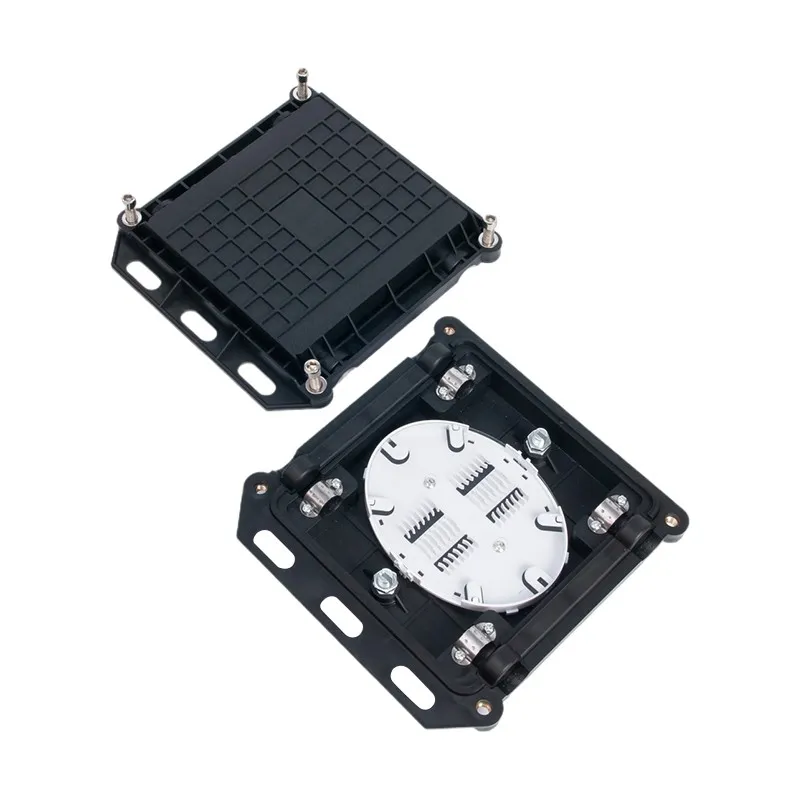

Los cierres de empalme óptico se utilizan para distribuir, empalmar y almacenar los cables ópticos exteriores que entran y salen por los extremos del cierre. Hay dos formas de conexión: conexión directa y conexión dividida. Son aplicables a situaciones tales como gastos generales, pozos humanos de tuberías, situaciones integradas, etc. En comparación con la caja de terminales, el cierre requiere requisitos de sellado mucho más estrictos.
Este Manual de Instalación sirve para el Cierre de Empalme de Fibra Óptica (en adelante abreviado como FOSC), como guía para una instalación adecuada. El ámbito de aplicación es: montaje aéreo y de pared. La temperatura ambiente oscila entre -40 y 65 ℃.
Compartir:

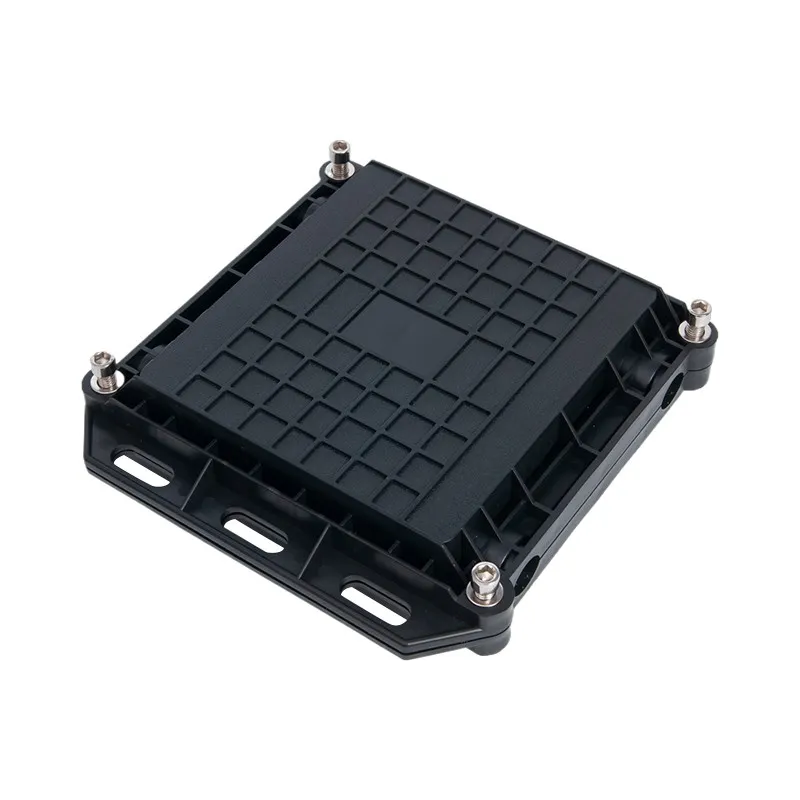

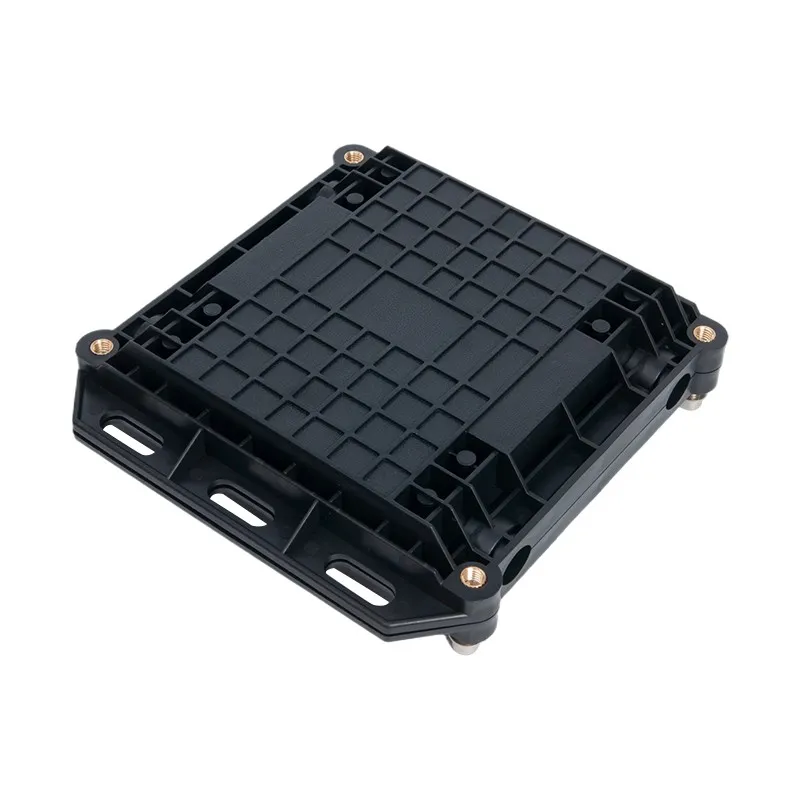

La carcasa del cierre está hecha de plásticos PP+GF de ingeniería de calidad y tiene un buen rendimiento antierosión contra ácidos y sales alcalinas, antienvejecimiento, además de una apariencia suave y una estructura mecánica confiable.
La estructura mecánica es confiable y tiene el rendimiento de resistir ambientes salvajes y cambios climáticos intensivos y ambientes de trabajo serios. El grado de protección alcanza IP68.

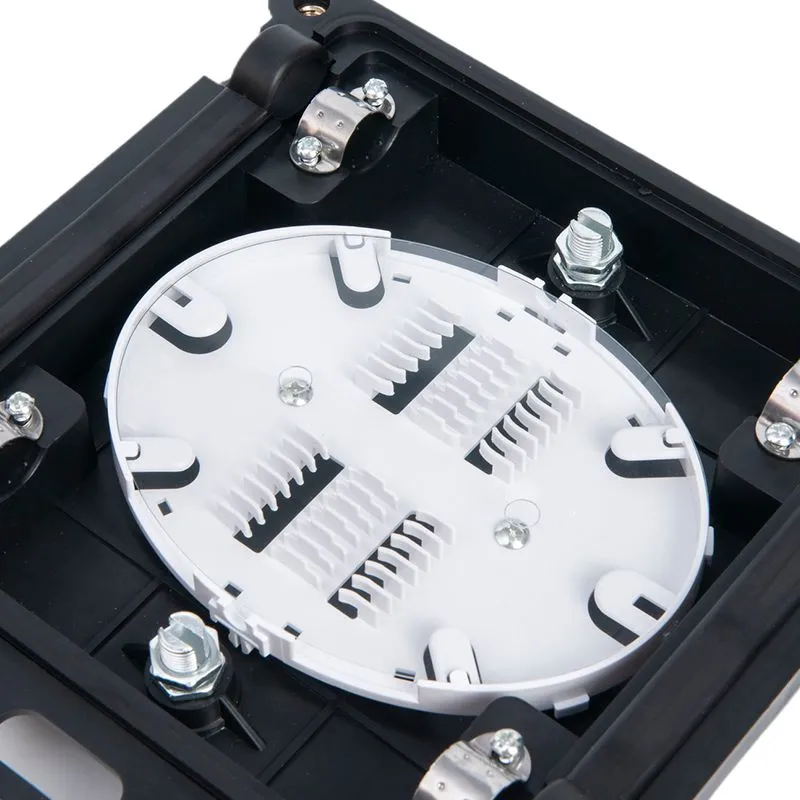

Las bandejas de empalme dentro del cierre se pueden girar como folletos y tienen un radio de curvatura adecuado y espacio para enrollar la fibra óptica para garantizar que el radio de curvatura para el enrollado óptico sea de 40 mm. Cada cable óptico y fibra se pueden operar individualmente.
El cierre es de pequeño volumen, gran capacidad y cómodo mantenimiento. Los anillos de sellado de goma elástica dentro del cierre tienen un buen sellado y un rendimiento a prueba de sudor.
La bandeja es para el cierre de empalme de fibra horizontal de fibra óptica OPT-F007A.
Especificaciones
| Material | PÁGINAS |
| Tamaño, mm | 210*210*58 |
| Capacidad máxima | Empalme 96 fibras (4 bandejas, 24 núcleos/bandeja) |

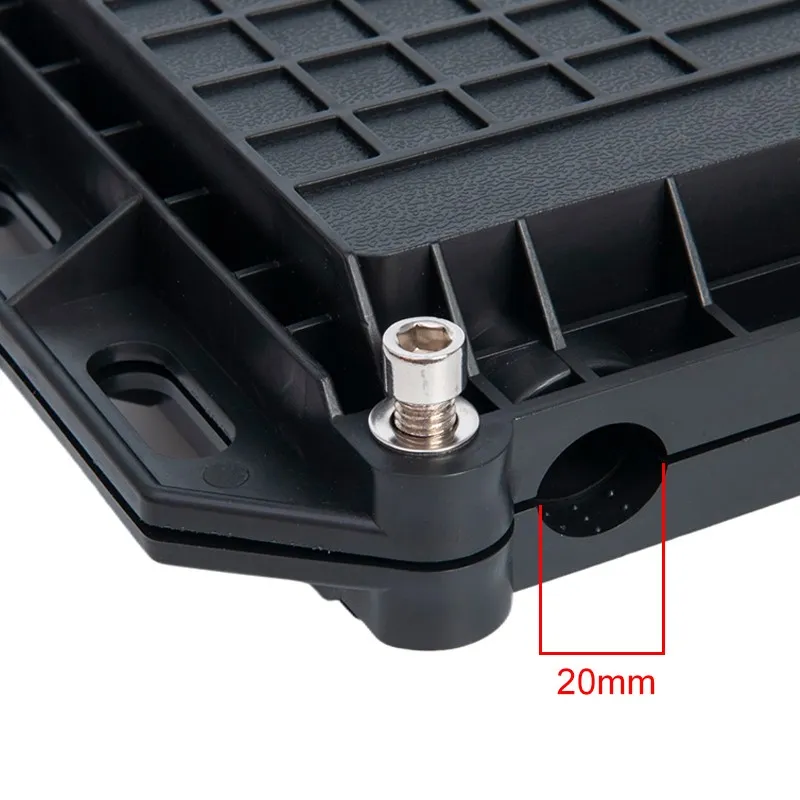

| Diámetro del cable | ø20mm |
| Peso, kilos | 0.7 |
| Puertos | 2 en 2 fuera |
Accesorios estándar
Llave metálica: 1 unidad.
Percha de Metal: 2 uds.
Cinta aislante: 1 unidad.
Tapón de plástico: 4 Uds.
Brida de cables: 3 mm * 110 mm 6 piezas
Funda termorretráctil: 1,2 mm x 60 mm, 96 unidades
