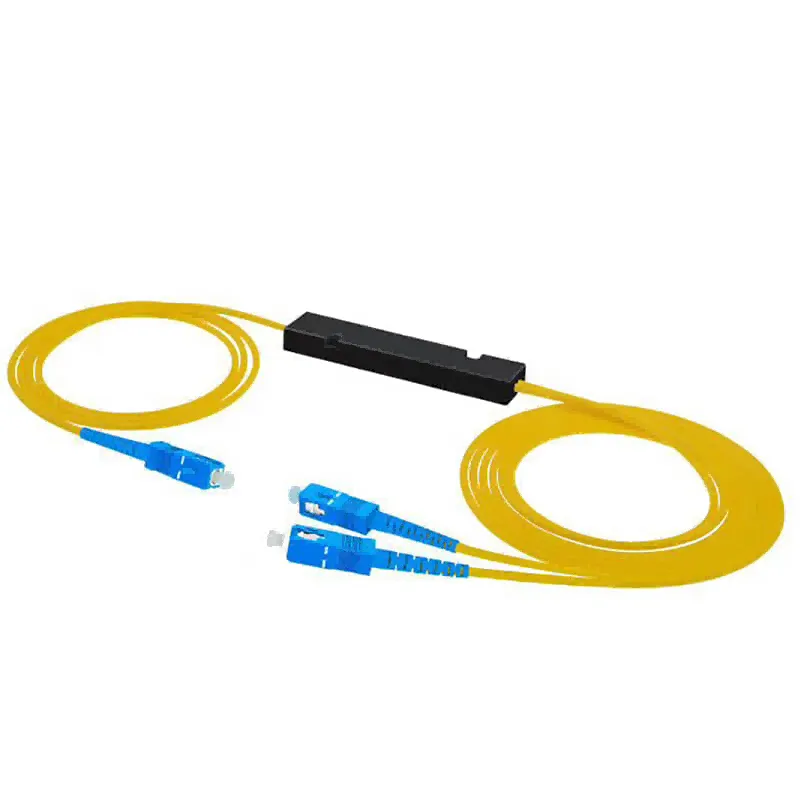

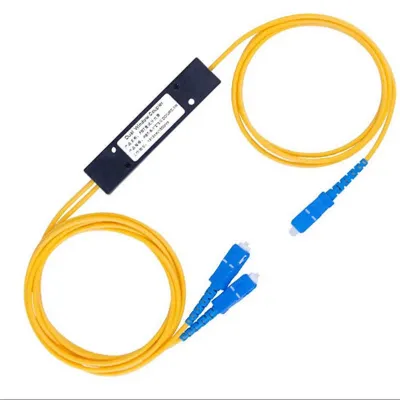

El acoplador de fibra óptica es un dispositivo aplicado en sistemas de fibra óptica con una o más fibras de entrada y una o varias fibras de salida. Para el divisor óptico fusionado, se puede dividir en diferentes proporciones, como 50/50 si la división es uniforme. o 80/20 si el 80% de la señal va a un lado y solo el 20% al otro. Como resultado de su gran función, el divisor óptico es una parte muy importante en las redes ópticas pasivas (PON). Divisor de fibra fusionada FTB ( acoplador) puede funcionar en modo monomodo (1310/1550 nm) y multimodo (850 nm). El diámetro del cable puede ser de 0,9 mm, 2,0 mm, 3,0 mm, ventana única, ventana doble y tres ventanas, todo lo que podemos producir.
Los acopladores de ventana dual monomodo son divisores monomodo con una relación de división definida de una o dos fibras de entrada a 2 fibras de salida. Los recuentos divididos disponibles son 1x2 y 2x2 en proporciones divididas de: 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/ 20, 90/10, 95/5 y 99/1. Los acopladores de ventana doble están disponibles con fibra monomodo de tubo suelto de 0,9 mm o fibra de 250 umbares y están terminados o sin terminar según sus necesidades. Los DWC sin conector vienen sin conectores para facilitar el empalme o la conectorización. Los DWC conectorizados están disponibles con su elección de conectores de fibra óptica: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC y ST/UPC.
Compartir:
FTTH, LAN, PON y CATV óptico
Red de anillo local
Sistema de comunicación por fibra óptica.
Equipo de prueba de fibra óptica.
Sensor de fibra óptica
Características
Baja pérdida de inserción y exceso de pérdida.
Baja dependencia de la polarización
Alta pérdida de retorno óptico
Mejor uniformidad
Estabilidad y confiabilidad ambiental
Tamaño de paquete pequeño
Relación de acoplamiento
| Relación de acoplamiento | Pérdida de inserción | |
| De primera calidad | Un grado | |
| 40/60 | 4,7/2,7 | 5.0/2.9 |
| 30/70 | 6.0/1.9 | 6.4/2.1 |
| 20/80 | 7,9/1,2 | 8,4/1,4 |
| 10/90 | 11,3/0,5 | 12,7/0,8 |
| 5/95 | 15,2/0,4 | 18,5/0,5 |
| 1/99 | 22,5/0,3 | 23,0/0,4 |
Especificación
| Parámetro | |
| Conector | Carolina del Sur/APC |
| Longitud de onda operativa (nm) | 1310/1550 |
| Proporción de división | 50:50 personalizado |
| Pérdida de inserción (dB) Grado P/S | 3.9/3.9 |
| Pérdida dependiente de la polarización (dB) | ≤0,15 |
| Coeficiente de temperatura, dB/° C | 0.002 |
| Temperatura de funcionamiento°С | -20...+50 |
| Cable de longitud | 1 metro |
| Temperatura de almacenamiento,°С | -40...+85 |
Información del pedido
| Artículo | Conector | Contera | Tipo de fibra | Tipo de cupé | Proporción de división | Diámetro (mm) | Longitud (m) |
| 1x2 | SC, FC... | APC/UPC | SM/MM | Tipo de tubo/caja ABS | Por personalizado | 0,9/2,0/3,0 | 1m, 1,5m... |
| 1X3 | SC, FC... | APC/UPC | SM/MM | Tipo de tubo/caja ABS | Por personalizado | 0,9/2,0/3,0 | 1m, 1,5m... |
