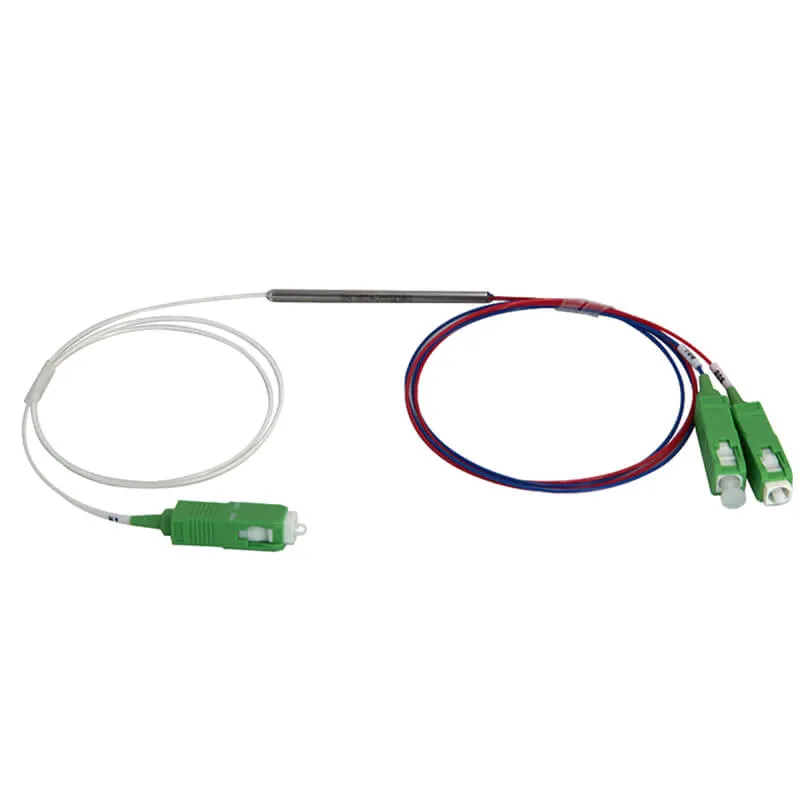

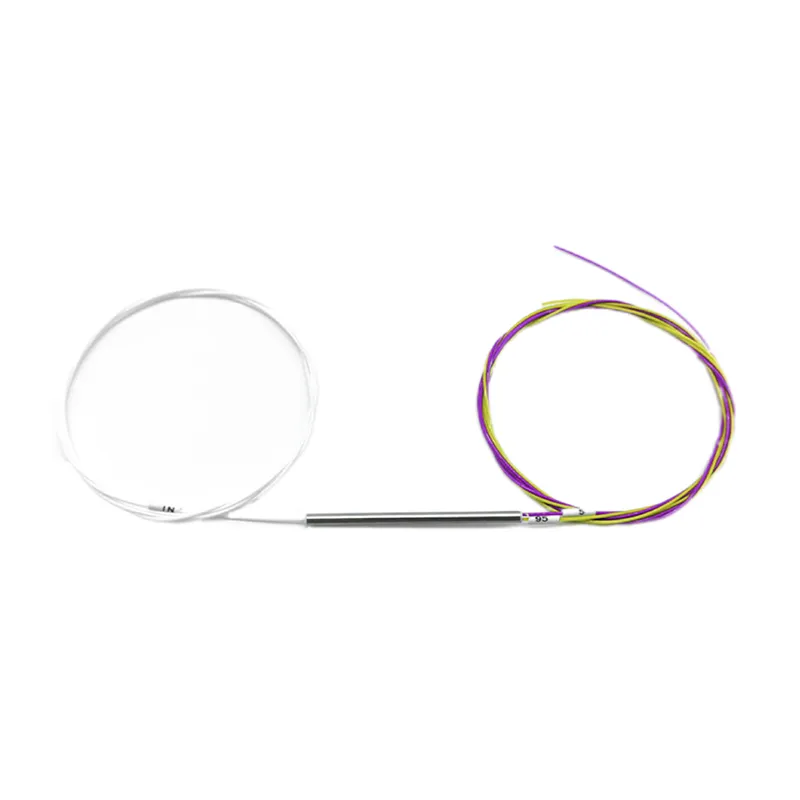

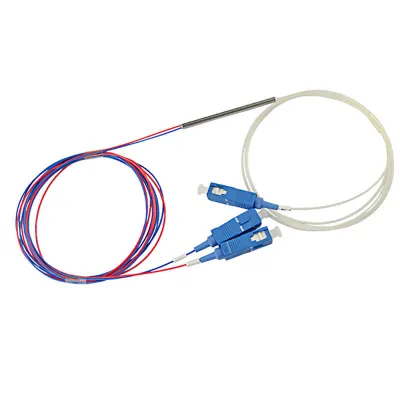

El acoplador de fibra óptica es un dispositivo aplicado en sistemas de fibra óptica con una o más fibras de entrada y una o varias fibras de salida. Para el divisor óptico fusionado, se puede dividir en diferentes proporciones, como 50/50 si la división es uniforme. o 80/20 si el 80% de la señal va a un lado y solo el 20% al otro. Como resultado de su gran función, el divisor óptico es una parte muy importante en las redes ópticas pasivas. (PON). El divisor de fibra fundida (acoplador) FTB puede ser monomodo (1310/1550 nm) y multimodo (850 nm). El diámetro del cable puede ser de 0,9 mm, 2,0 mm, 3,0 mm, ventana única, ventana doble y tres ventanas, todo lo que podemos producir. .

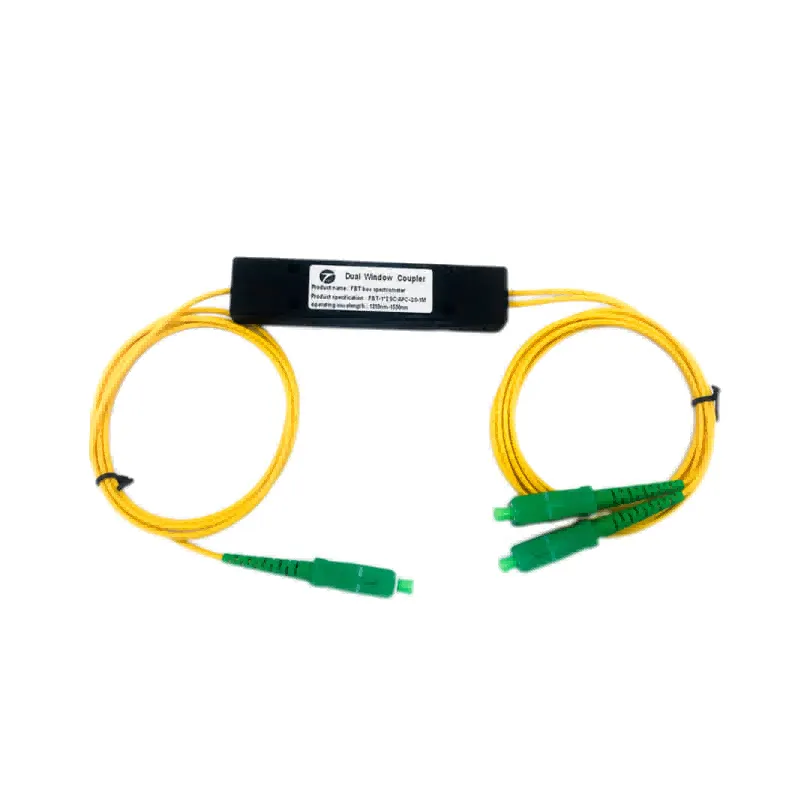

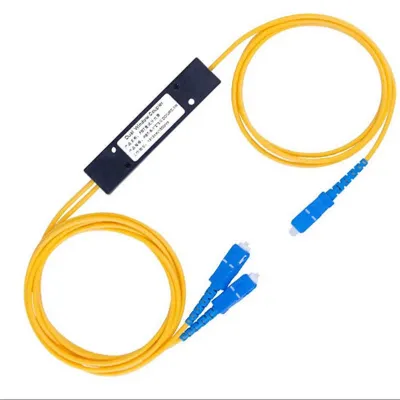

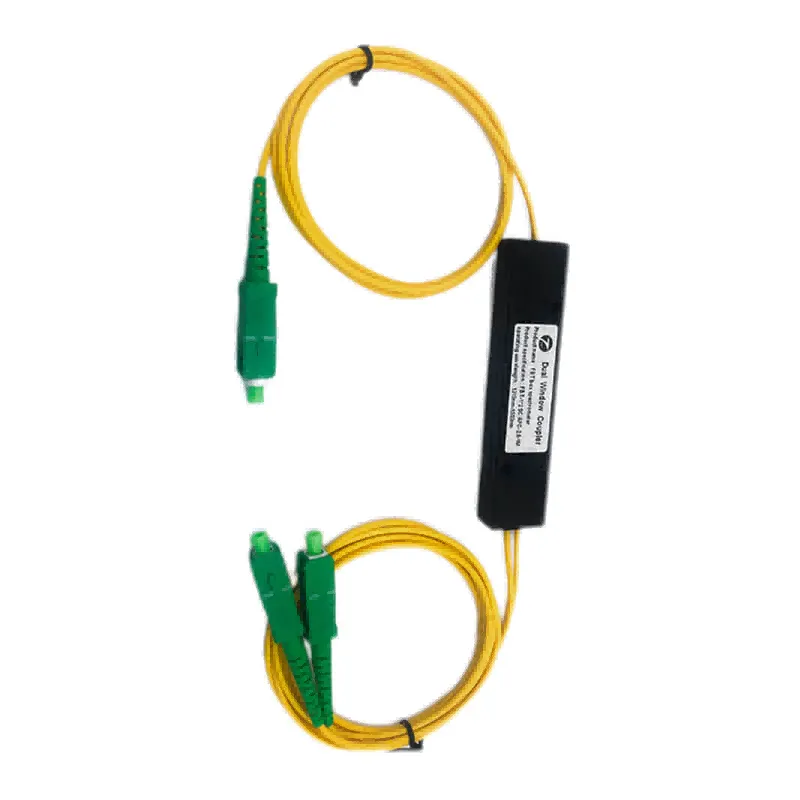

Los acopladores de ventana doble monomodo son divisores monomodo con una relación de división definida de una o dos fibras de entrada a 2 fibras de salida. Los recuentos divididos disponibles son 1x2 y 2x2 en proporciones divididas de: 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/ 20, 90/10, 95/5 y 99/1. Los acopladores de ventana doble están disponibles con fibra monomodo de tubo suelto de 0,9 mm o fibra de 250 umbares y están terminados o sin terminar según sus necesidades. Los DWC sin conector vienen sin conectores para facilitar el empalme o la conectorización. Los DWC conectorizados están disponibles con su elección de conectores de fibra óptica: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC y ST/UPC.
Compartir:
FTTH, LAN, PON y CATV óptico
Red de anillo local
Sistema de comunicación por fibra óptica.
Equipo de prueba de fibra óptica.
Sensor de fibra óptica
Características
Baja pérdida de inserción y exceso de pérdida.
Baja dependencia de la polarización
Alta pérdida de retorno óptico
Mejor uniformidad
Estabilidad y confiabilidad ambiental
Tamaño de paquete pequeño
Relación de acoplamiento
| Relación de acoplamiento | Pérdida de inserción | |
| De primera calidad | Un grado | |
| 40/60 | 4,7/2,7 | 5.0/2.9 |
| 30/70 | 6.0/1.9 | 6.4/2.1 |
| 20/80 | 7,9/1,2 | 8,4/1,4 |
| 10/90 | 11,3/0,5 | 12,7/0,8 |
| 5/95 | 15,2/0,4 | 18,5/0,5 |
| 1/99 | 22,5/0,3 | 23,0/0,4 |
Especificación
| Parámetro | |
| Conector | Carolina del Sur/APC |
| Longitud de onda operativa (nm) | 1310/1550 |
| Proporción de división | 50:50 personalizado |
| Pérdida de inserción (dB) Grado P/S | 3.9/3.9 |
| Pérdida dependiente de la polarización (dB) | ≤0,15 |
| Coeficiente de temperatura, dB/° C | 0.002 |
| Temperatura de funcionamiento°С | -20...+50 |
| Cable de longitud | 1 metro |
| Temperatura de almacenamiento,°С | -40...+85 |
Información del pedido
| Artículo | Conector | Contera | Tipo de fibra | Tipo FBT | Proporción de división | Diámetro (mm) | Longitud (m) |
| 1x2 | SC, FC... | APC/UPC | SM/MM | Tipo de tubo/caja ABS | Personalizado | 0,9/2,0/3,0 | 1m, 1,5m... |
| 1X3 | SC, FC... | APC/UPC | SM/MM | Tipo de tubo/caja ABS | Personalizado | 0,9/2,0/3,0 | 1m, 1,5m... |
