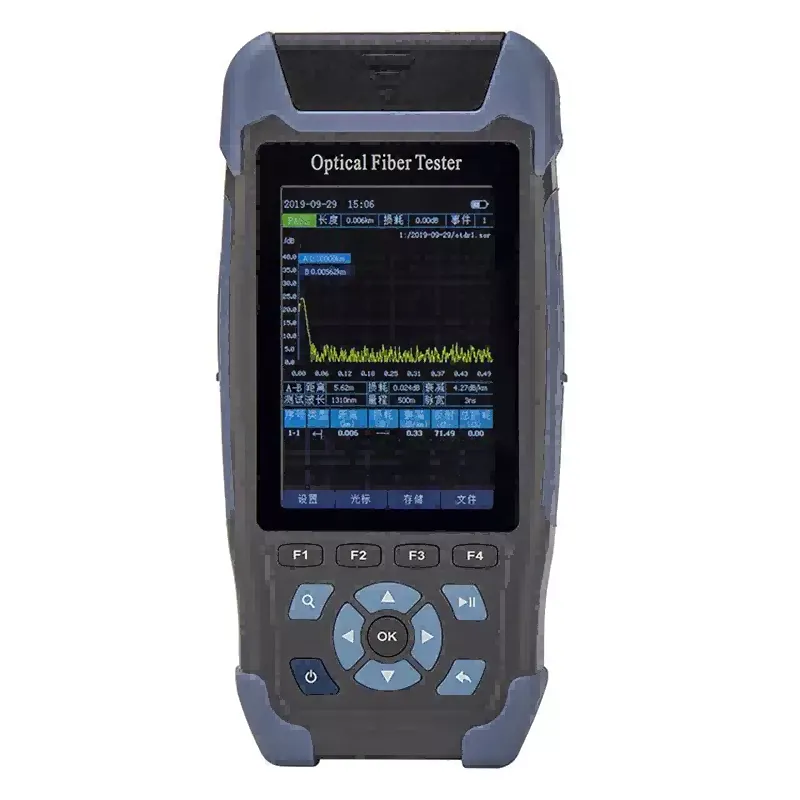

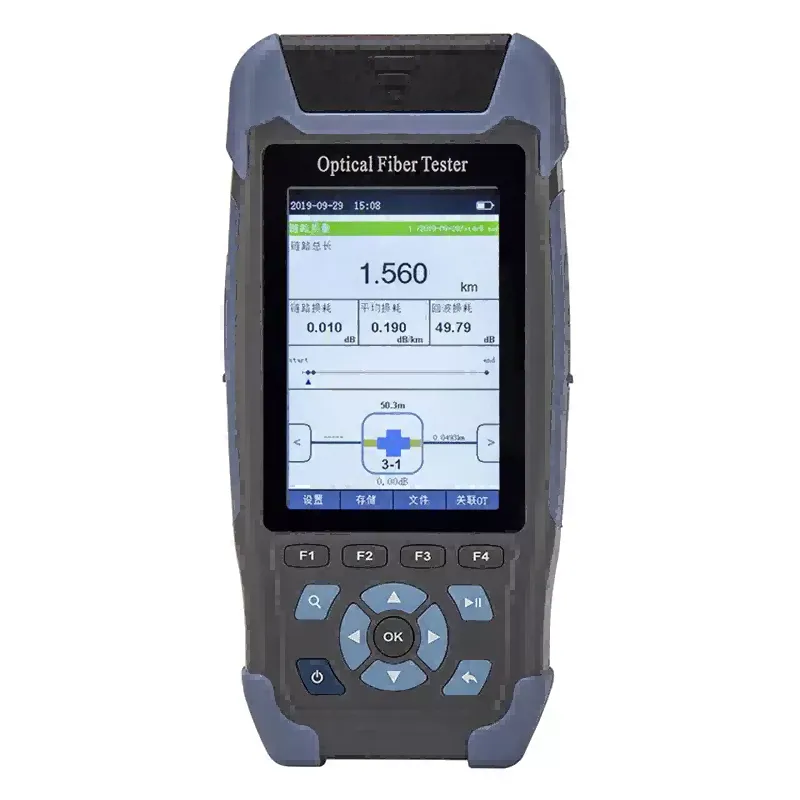

El reflectómetro óptico de dominio de tiempo NK3200 Mini Pro Series adopta una pantalla a color de 3,5 pulgadas. La interfaz de operación de la interfaz de usuario es simple y fácil de operar. Integra OTDR, fuente de luz estable, medidor de potencia óptica, localización visual de fallos, secuencia de cables, longitud del cable, rastreador de cables y linterna. Adopta una gestión inteligente del ahorro de energía y 12 horas de tiempo de medición súper largo para garantizar que las pruebas de campo y el mantenimiento funcionen de manera eficiente. La serie NK3200 se utiliza para medir la longitud, la pérdida, la calidad de la conexión y otros parámetros de todo tipo de cables y fibras ópticas. Cuando hay señal óptica en la línea, aún se puede utilizar. La potencia máxima de prueba con luz es de -5 dBm. Puede ser ampliamente utilizado en construcción de ingeniería, pruebas de mantenimiento de enlaces y reparación de emergencia de sistemas de comunicación de fibra óptica.
Compartir:
Enlace de fibra con señal óptica ≤-5dBm, fácil de probar.
Área ciega para eventos de 3 m, prueba fácil de saltador de 3 m.
Larga resistencia, 12 horas de tiempo de medición.
Diseño de mano, fácil de llevar.
Funda de goma nueva, a prueba de golpes y caídas.
USB, recargable con batería portátil.

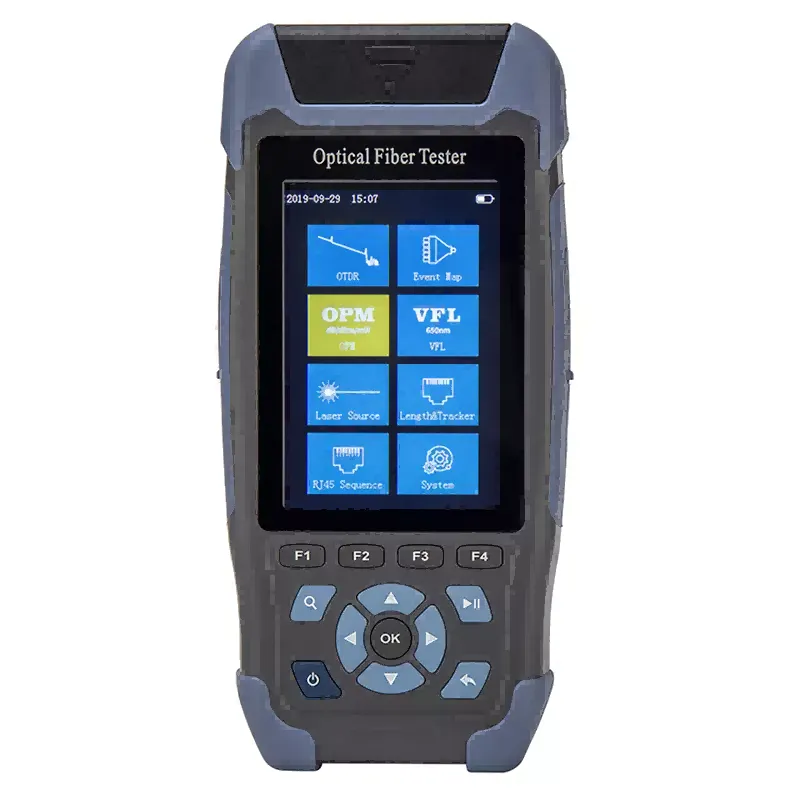

OTDR/LS/OPM/VFL/Secuencia de cable RJ45/Longitud del cable/Rastreador RJ45/Linterna.
Especificaciones
Serie NK3200 Reflectómetro óptico Mini Pro en el dominio del tiempo
| Modelo | NK3200S1 | NK3200S2 | NK3200D | NK3200F1 (prueba en vivo) | NK3200-F2 (prueba en vivo) | |||
| Tipo | G.652SM | |||||||
| Longitud de onda | 1310nm±20nm | 1550nm±20nm | 1310/1550±20 nm | 1310nm±20nm | 1550nm±20nm | |||
| Rango dinámico | 24dB | 22dB | 24dB/22dB | 24dB | 22dB | |||
| Zona ciega de eventos | 3m | |||||||
| Zona ciega ATT | 8m | |||||||
| Rango de prueba | 500m/1km/2km/4km/8km/16km/32km/64km | |||||||
| Ancho de pulso | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1μs/2μs/3μs/5μs/8μs/10μs | |||||||
| Precisión de rango | ±(1m+Intervalo de muestra+0,005%×Distancia de prueba) | |||||||
| Linealidad | ±0,2 dB/dB | |||||||
| Puntos de muestra | 16k~128k | |||||||
| Resolución de muestra | 0,05 m ~ 8 m | |||||||
| Resolución de pérdida | 0,001dB | |||||||
|
Umbral de pérdida |
0,20dB |
|||||||
| Rango Resolución | 0,001m | |||||||
| Índice de refracción | 1,00000~2,00000 | |||||||
| Precisión de reflexión | 士3dB | |||||||
| Formato de archivo | Formato de archivo estándar SOR | |||||||
| Análisis de pérdidas | Método de 4 puntos/método de 5 puntos | |||||||
| Nivel de seguridad del láser | Clase II | |||||||

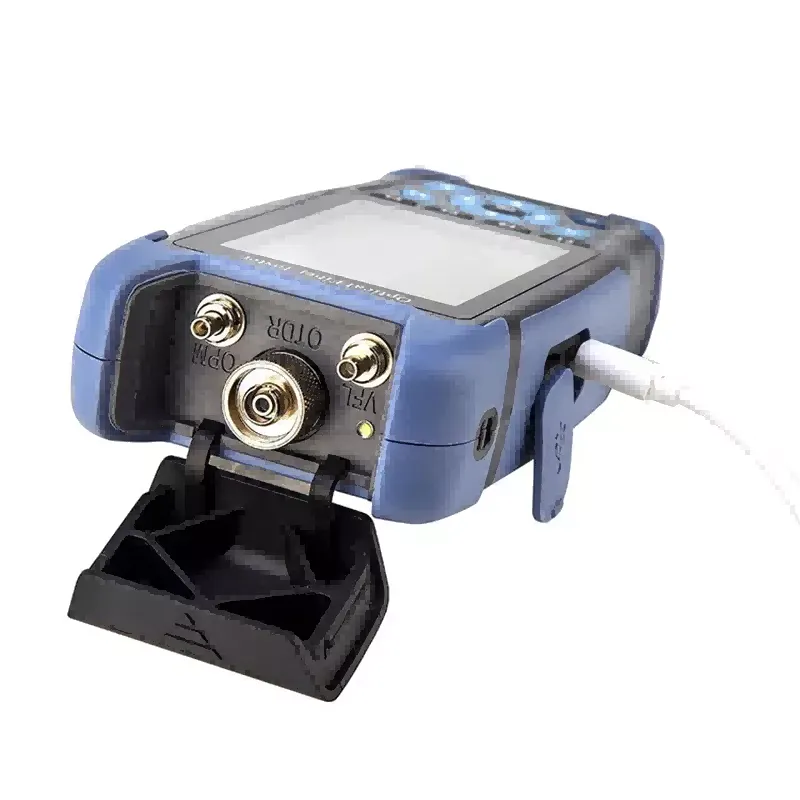

| Conector | FC/UPC (SC y ST intercambiables) | |||||||

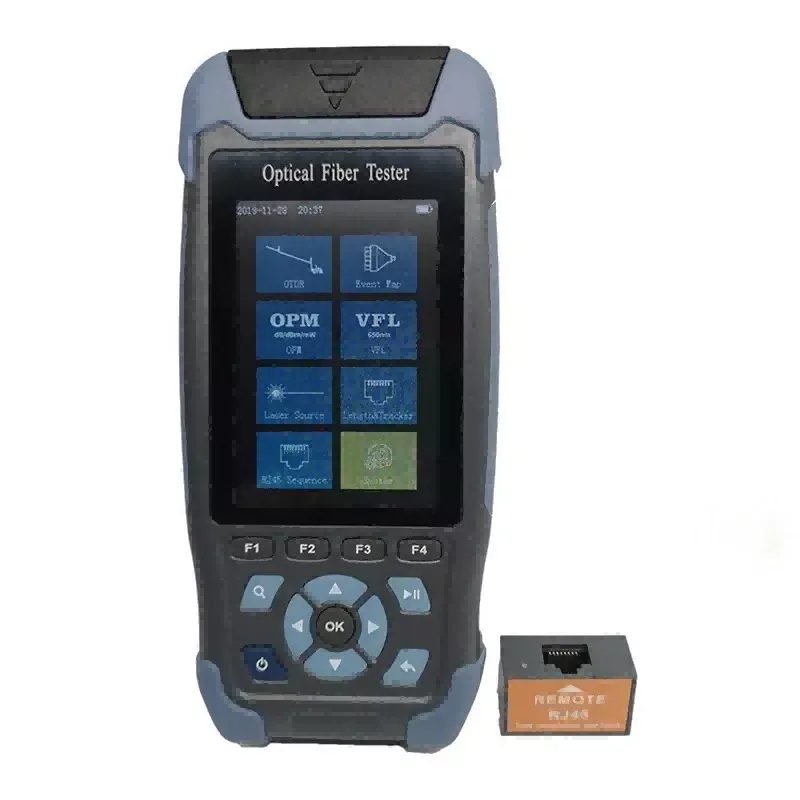

Configuración estándar:OTDR, mapa de eventos, OPM, LS, VFL, rastreador de cable RJ45 (rastreador de compra adicional), secuencia y longitud de cable RJ45, linterna.
Nota:NK3200-F1 puede probar fibra con señal de 1490/1550 nm (potencia ≤-5 dBm) NK3200-F2 puede probar fibra con señal de 1310/1490 nm (potencia ≤-5 dBm)
