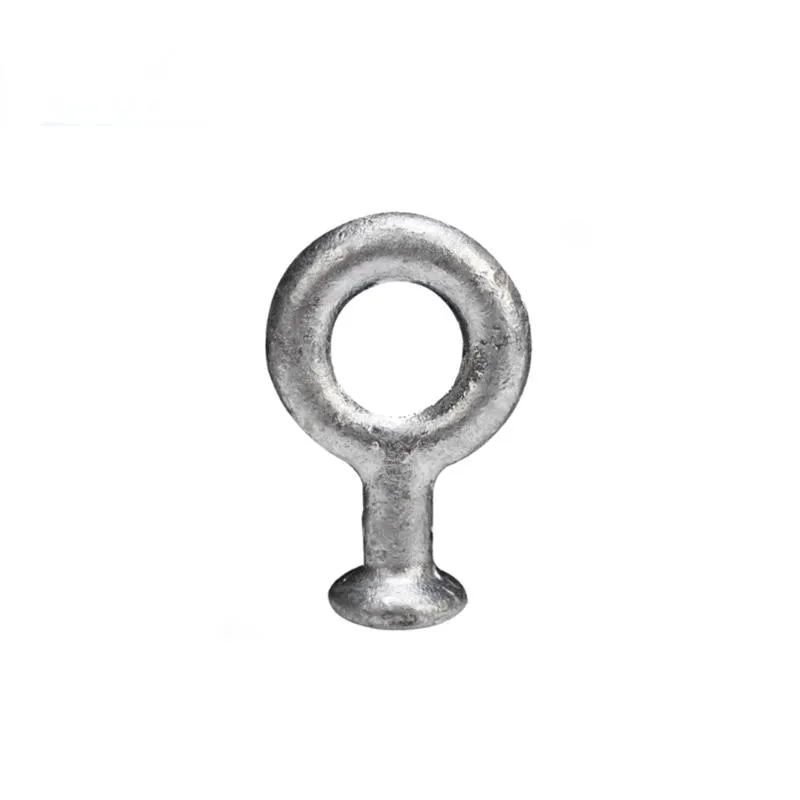

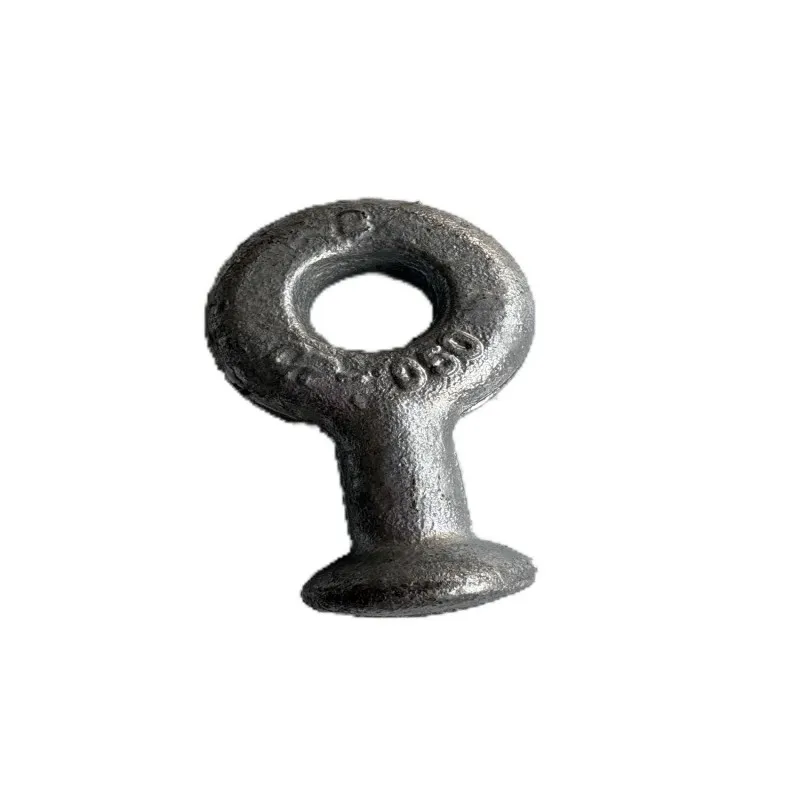

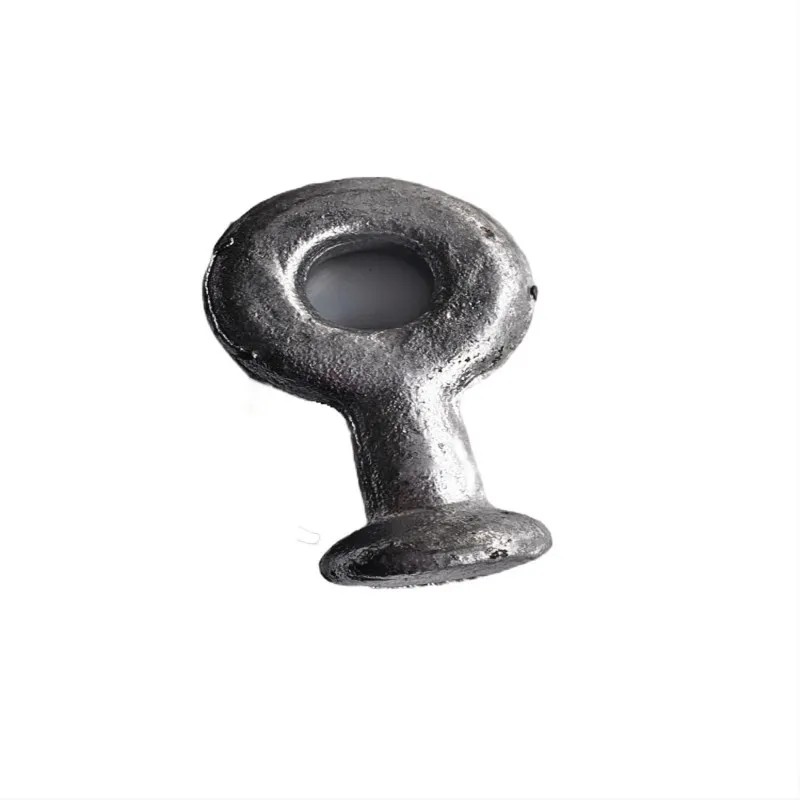

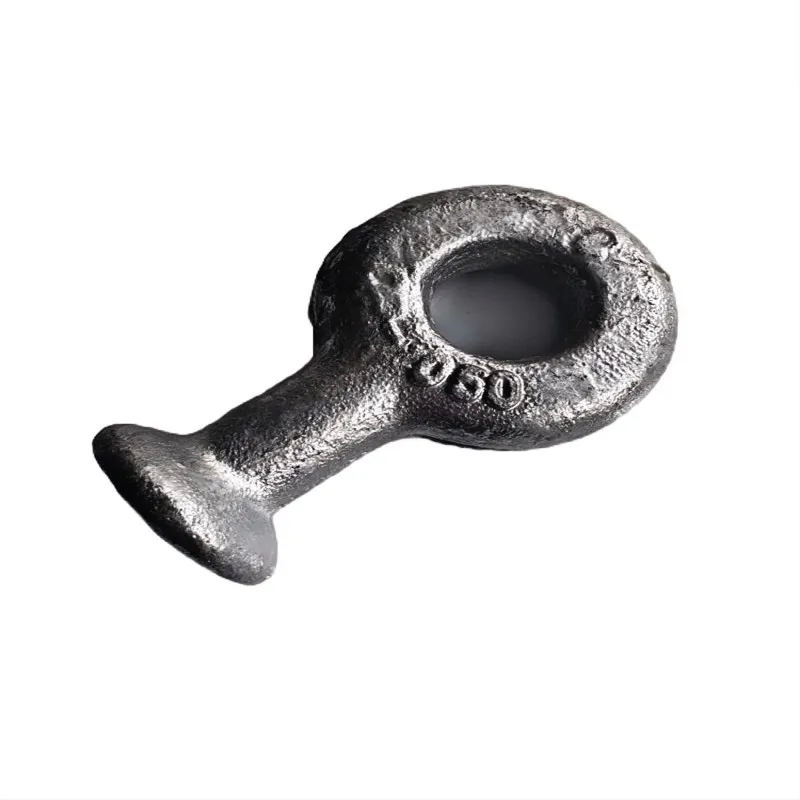

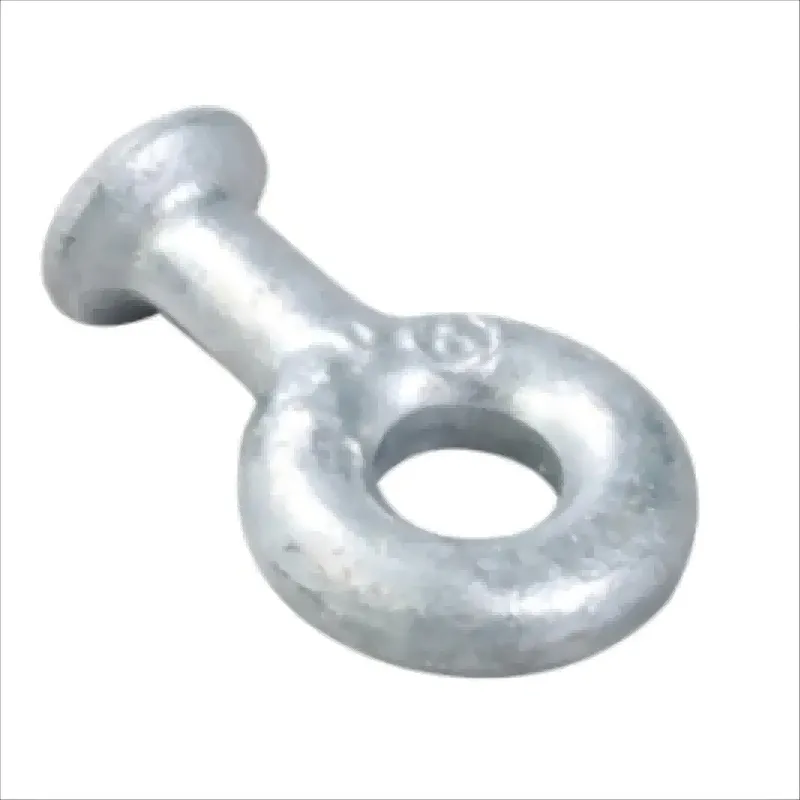

El ojo de bola se utiliza para fijar aisladores de bola y casquillo a otros herrajes asociados. El uso de un ojo esférico ovalado y un grillete de anclaje es una de las combinaciones de fijación de torres de distribución más comunes.
Está fabricado en hierro maleable o acero fundido y galvanizado en caliente.
Compartir:
Especificaciones
Especificaciones del ojo de bola
| Número de artículo. | Aislador adecuado | Dimensión | Fuerza máxima (KN) | ||||
| d | φ | B | D | h | |||
| P-7 | XP-7X-4.5 | 17 | 17 | 17 | 33 | 50 | 70 |
| QP-7 | X-4.5 | 17 | 17 | 17 | 33 | 50 | 70 |
| QP-10 | X-10 | 17 | 17 | 17 | 33 | 50 | 100 |
| QP-16 | X-16 | 21 | 26 | 21 | 41 | 60 | 160 |
| QP-20 | X-20 | 25 | 30 | 25 | 49 | 80 | 200 |
| QP-30 | X-30 | 25 | 39 | 28 | 49 | 80 | 300 |
| QH-7 | XP-7 | 17 | 57 | 17 | 33 | 100 | 70 |
| QH-10 | XP-10 | 17 | 60 | 17 | 33 | 110 | 100 |
| QH-12 | XP-12 | 17 | 63 | 17 | 33 | 120 | 120 |
| QH-16 | XP-16 | 21 | 100 | 21 | 41 | 155 | 160 |
