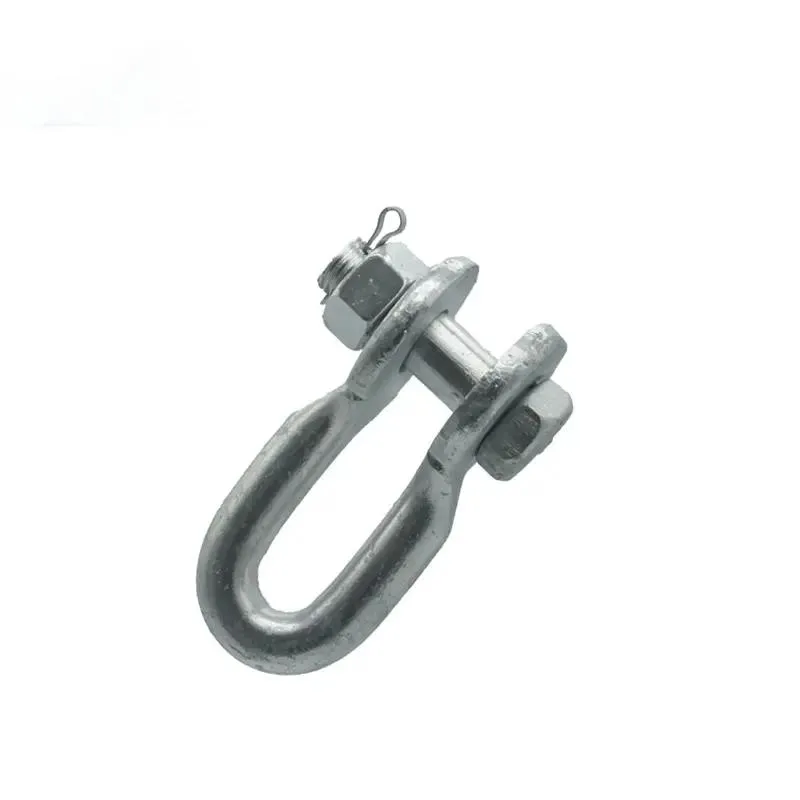

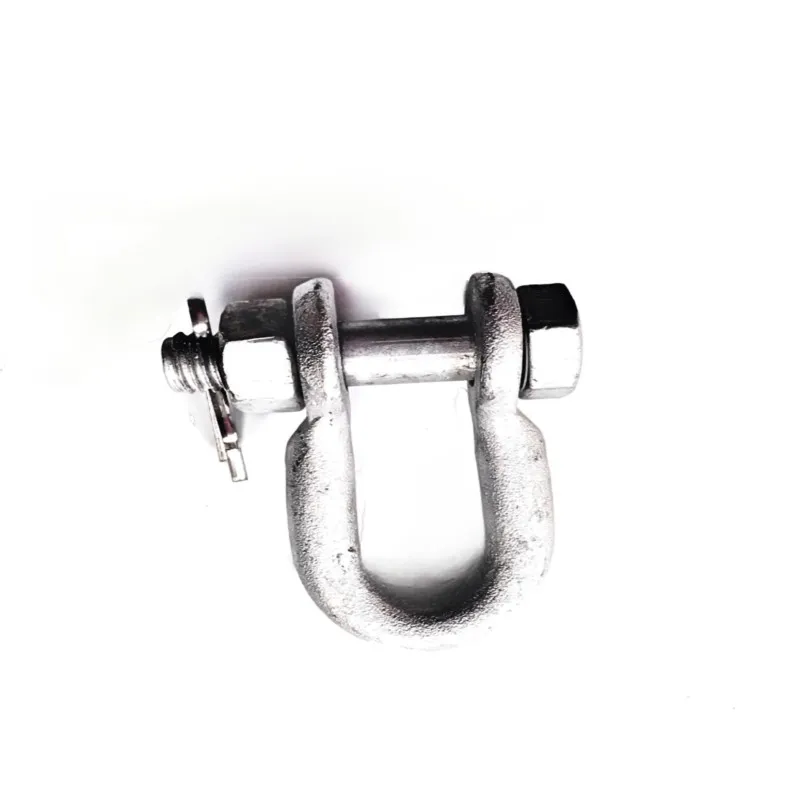

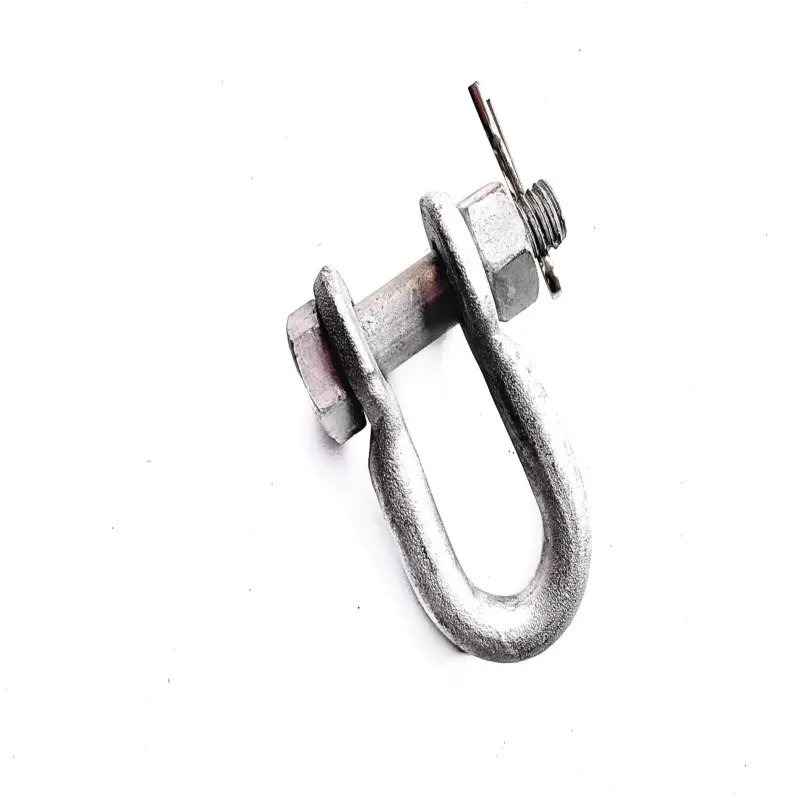

El grillete tipo U se utiliza para conectar una cadena de aisladores de una subestación transformadora a una línea de transmisión aérea o para fijar un cable trenzado al poste. Está hecho de hierro maleable o acero fundido y galvanizado en caliente.
Las chavetas son de acero inoxidable. Las demás piezas son de acero galvanizado en caliente.
Compartir:
El grillete tipo U se utiliza para conectar una cadena de aisladores de una subestación transformadora a una línea de transmisión aérea o para fijar un cable trenzado a un poste.
Especificaciones
Grillete tipo U
| Número de artículo. | Último | Aprox. | Dimensión | ||||
| Fuerza KN. | Peso kilos. | do | d | D | h | R | |
| U-7 | 70 | 0.5 | 20 | 16 | 16 | 60 | 10 |
| sub-10 | 100 | 0.6 | 22 | 18 | 18 | 70 | 11 |
| Sub-12 | 120 | 1 | 24 | 22 | 20 | 90 | 12 |
| Sub-16 | 160 | 1.5 | 26 | 24 | 22 | 95 | 13 |
| U-7A | 70 | 0.65 | 19 | 16 | 16 | 76 | 11 |
| Sub-12A | 120 | 0.72 | 22 | 18 | 18 | 72 | 18 |
| Sub-16A | 160 | 0.89 | 26 | 20 | 20 | 89 | 19 |
| Sub-22A | 220 | 1.45 | 26 | 22 | 22 | 89 | 19 |
