Baja pérdida de inserción, alta pérdida de retorno Conector multifibra basado en MT, terminaciones y conjuntos de conectores de 4,8,12 y 24 fibras Solución económica para terminación masiva de fibra Diseñado para aplicaciones SM y MM de baja pérdida y pérdida recta Cable redondo resistente, ovalado Opciones de cable y cinta desnuda disponibles. Carcasas codificadas por colores disponibles para diferenciar el tipo de fibra, el tipo de pulido y/o el grado del conector. Buena repetibilidad y capacidad de intercambio.
Compartir:
1.Conector MPO con baja pérdida de inserción óptima de 0,35 dB.
2.Corning SMF-28® Ultra Fiber con 10 mm mín. Radio de curvatura.
3.Clasificación de seguridad contra incendios Plenum (OFNP) para uso en espacios aéreos Plenum.
4. Fundas de conector MPO codificadas por colores para una fácil identificación.
5. Normalmente se utiliza para parchear dentro de un gabinete.
Especificación

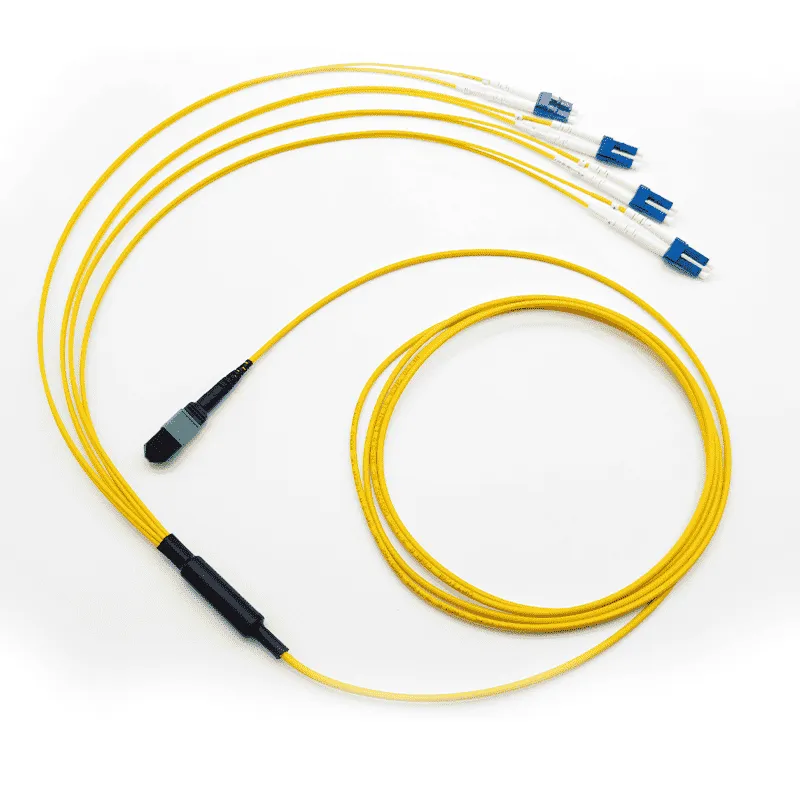

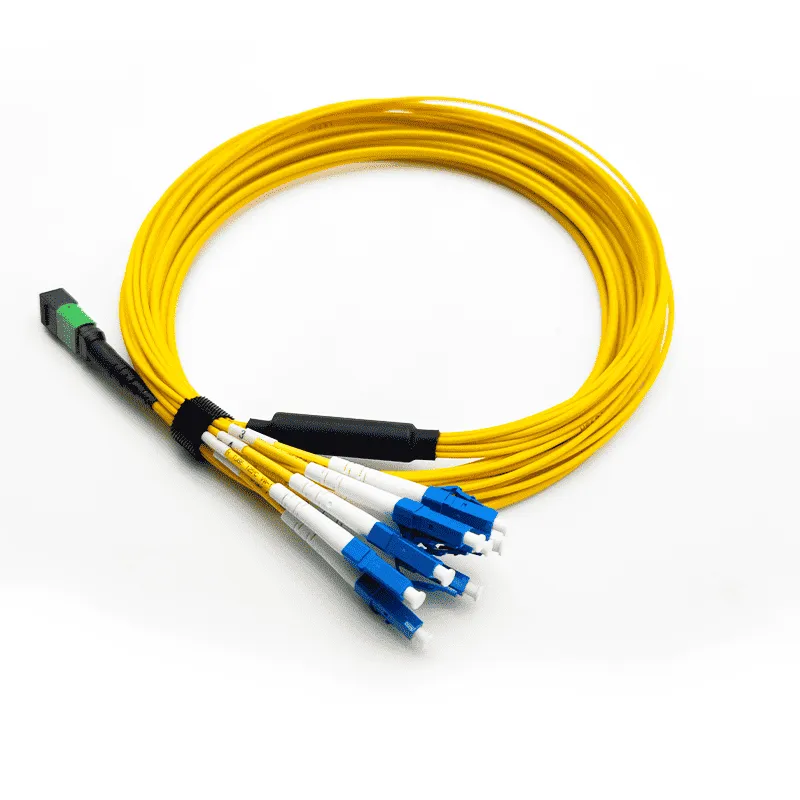

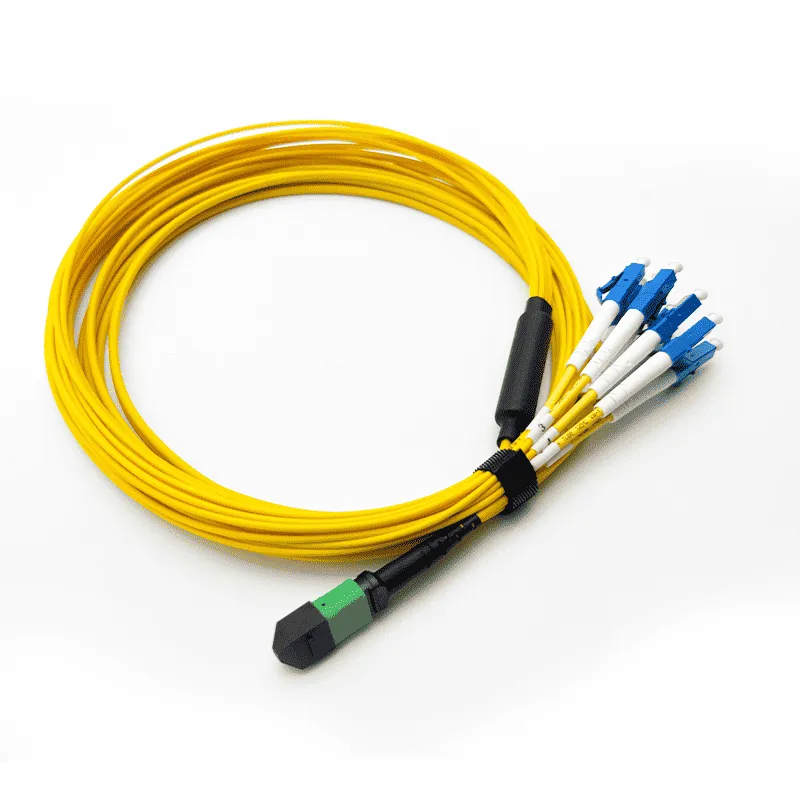

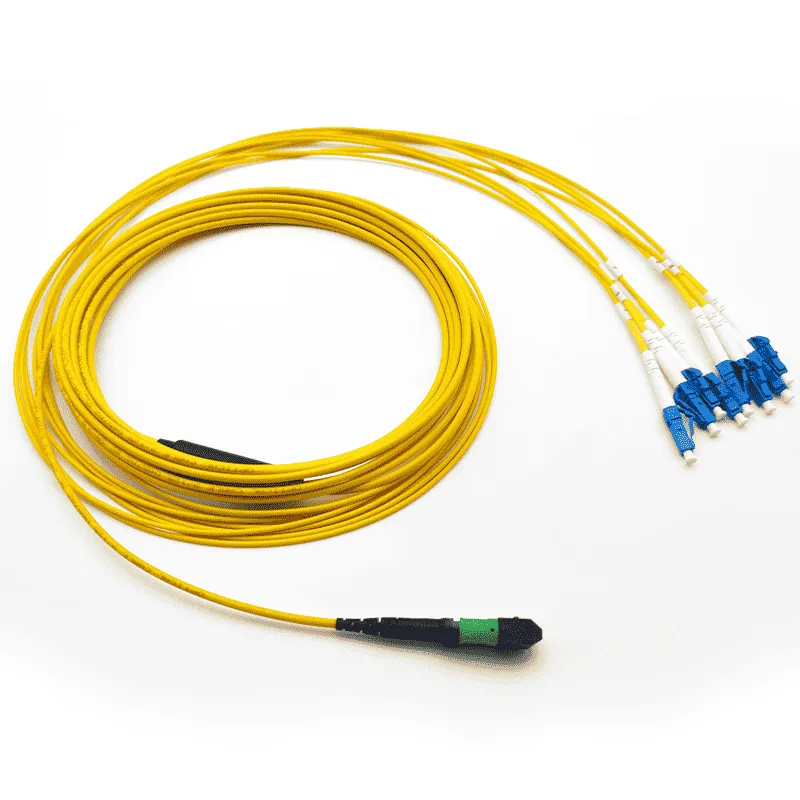

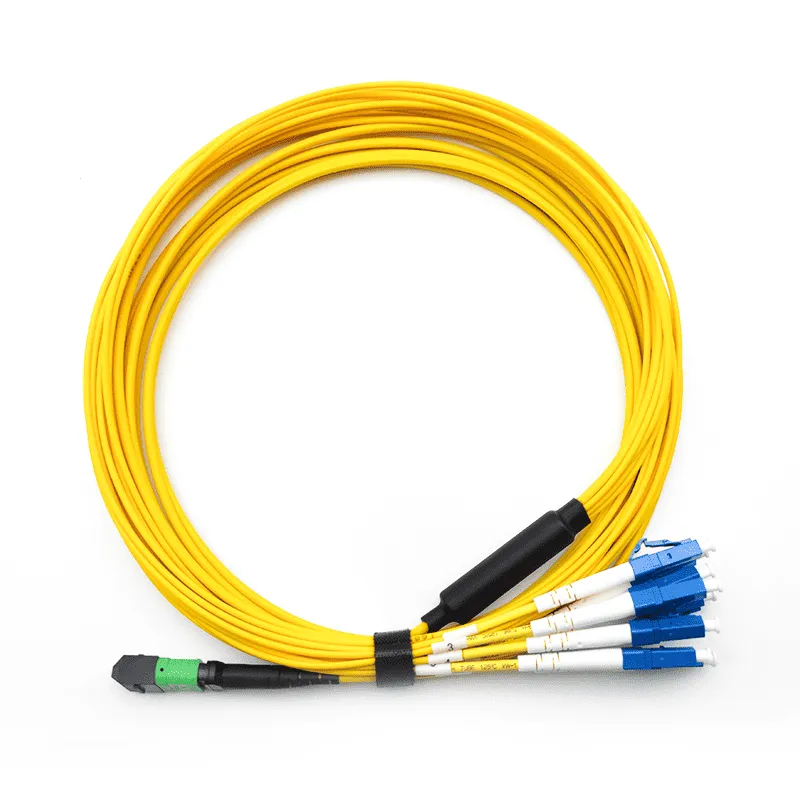

Arnés MPO, MPO-8 APC (hembra) a 4 LC UPC dúplex, 8 fibras, modo único (OS2), pleno (OFNP), 0,35 dB máx., tipo B, amarillo
| Conector A | MPO APC | Conector B | LC-UPC dúplex |
| Modo de fibra | OS2 SMF 9/125 μm | Longitud de onda | 1310/1550nm |
| Fibra de vidrio | Corning SMF-28® Ultra | Grado de fibra | G.657.A1 |
| Conector MTP IL | 0,35 dB máx. (0,15 dB típico) | Conector LC IL | ≤0,2 dB |
| Conector MTP RL | ≥60dB | Conector LC RL | ≥50dB |
| Atenuación a 1310 nm | ≤0,32 dB/km | Atenuación a 1550 nm | ≤0,18 dB/km |
| Cubierta para cables | Pleno (OFNP) | Recuento de fibras | 8 fibras |
| Polaridad | Tipo A, B, C | Longitud del cable | Personalizado |
| Diámetro exterior del cable (OD) | 3,0 mm | Diámetro exterior de ruptura (OD) | 2,0 mm |
| Carga de tracción de instalación | 66N | Resistencia a la tracción (largo/corto plazo) | 80/240N |
| Temperatura de almacenamiento | -40 a +85°C | Temperatura de funcionamiento | -40 a +70°C |
Tecnología-Polaridad MPO por terminación
Los tres métodos de polaridad Tipo A, Tipo B y Tipo C se utilizan para garantizar la asignación bidireccional correcta.
Información de pedido
| ① | Tipo de virola: UPC, APC | ⑤ | Recuento de fibra | 8/4/12/16/24...(personalizado) |
| ② | Tipo de conector: macho, hembra | ⑥ | Longitud del cable (m): 5 m... (personalizado) | |
| ③ | Diámetro del cable: Φ0.9/2.0 | ⑦ | Polaridad | Tipo A/B/C |
| ④ | Tipo de fibra: G657A1, G652D..., OM1~0M5 | |||
