Baja pérdida de inserción, alta pérdida de retorno MPO Conector multifibra basado en MTP, terminaciones y conjuntos de conectores de 4,8,12 y 24 fibras Solución económica para terminación masiva de fibra Diseñado para aplicaciones SM y MM de baja pérdida y pérdida recta Cable redondo resistente, Opciones de cable ovalado y cinta desnuda disponibles. Carcasas codificadas por colores disponibles para diferenciar el tipo de fibra, el tipo de pulido y/o el grado del conector. Buena repetibilidad y capacidad de intercambio.
Compartir:
· Con conector estándar MPO/MTO de 8 fibras, 12 fibras y 24 fibras.
· Disponible en OS1/2, OM2, OM3 y OM4.
· Disponible en FC, LC, SC, ST, MU y MTP.
· Interfaz tipo pulido tiene PC, UPC y APC.
· Admite el uso para conectar directamente a transceptores 40/100G.
· 100% probado en fábrica, con resultados de pruebas incluidos para cada ensamblaje.
· Las opciones de polaridad son TIA estilo A, B o C (el método B es estándar).
· Para la transición de conjuntos troncales troncales a sistemas de bastidor de fibra.
· Los conectores discretos están curados con calor y utilizan casquillos y manguitos cerámicos.
· Fibras en abanico desde conectores MPO/MTP en simplex o dúplex individuales.
· Se utiliza junto con paneles de marco (Zero-U) o montaje empotrado 1RU y conexión directa al equipo SAN.
· Personalizado en cuanto a longitud, escalonamiento, tipo de conector, estilo de conexión, número de fibras y etiquetado.
Especificación

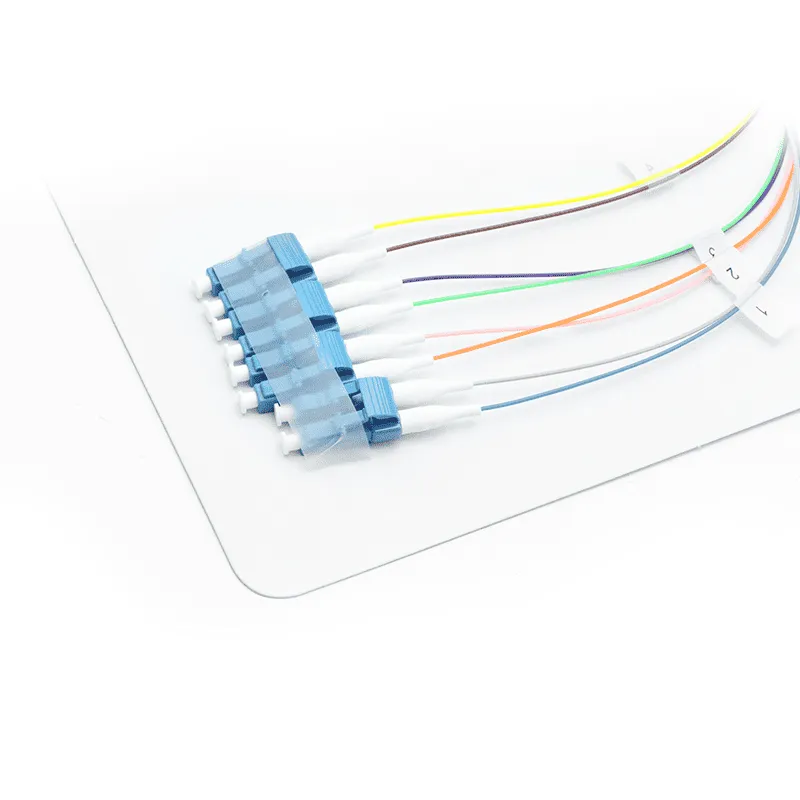

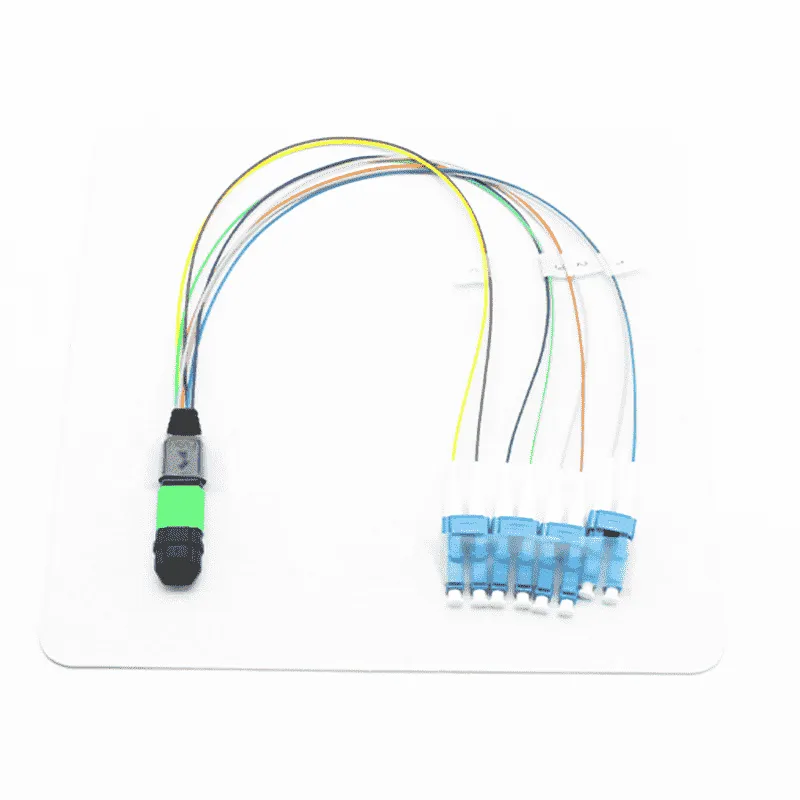

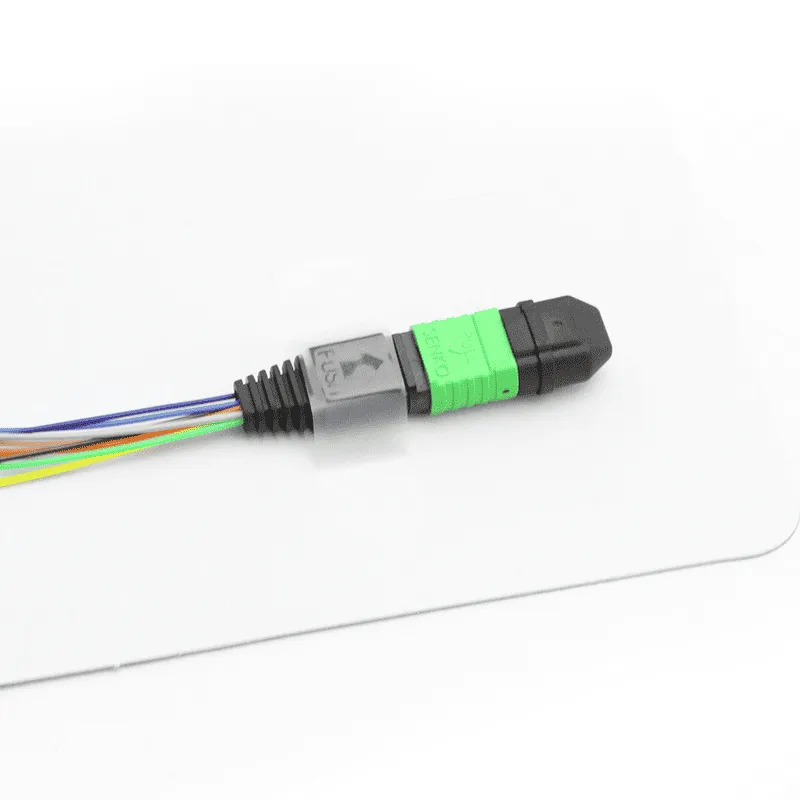

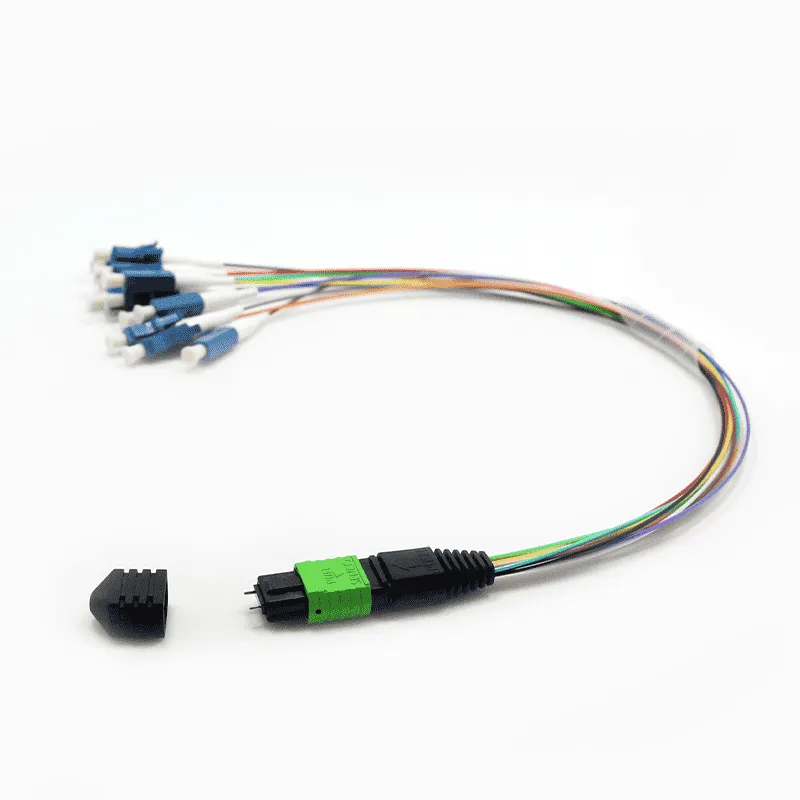

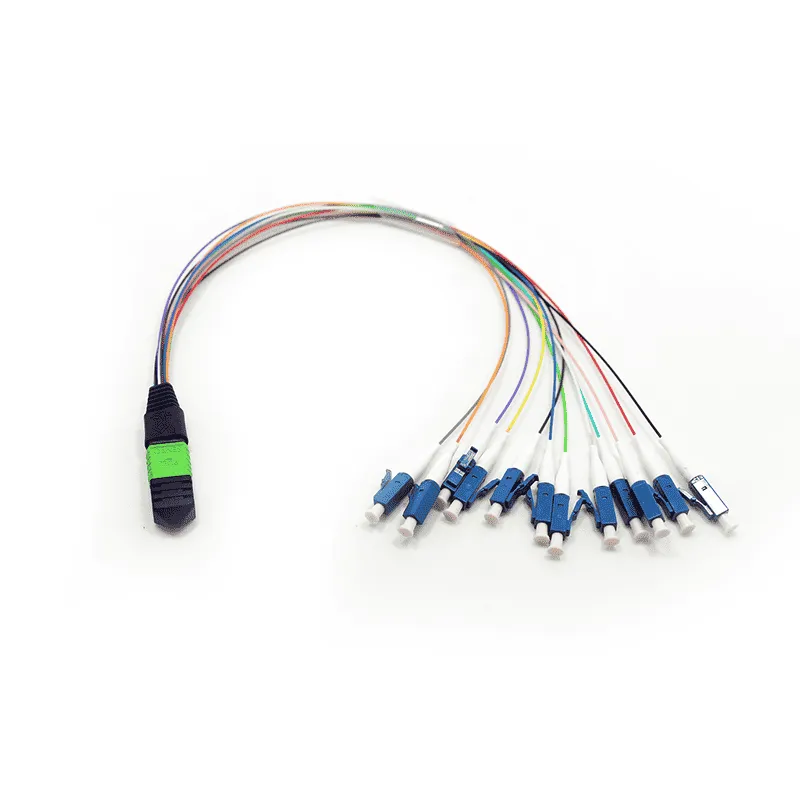

Cable de conexión en abanico MPO de 0,9 mm, MPO-8 UPC (hembra) a 8 LC UPC Simplex, 8 fibras, modo único (OS2), LSZH, 0,35 dB máx., Amarillo
| Conector A | MPO UPC | Conector B | LC UPC símplex |
| Modo de fibra | OS2 SMF 9/125 μm | Longitud de onda | 1310/1550nm |
| Fibra de vidrio | Corning SMF-28® Ultra | Grado de fibra | G.657.A1 |
| Conector MTP IL | 0,35 dB máx. (0,15 dB típico) | Conector LC IL | ≤0,2 dB |
| Conector MTP RL | ≥60dB | Conector LC RL | ≥50dB |
| Atenuación a 1310 nm | ≤0,32 dB/km | Atenuación a 1550 nm | ≤0,18 dB/km |
| Cubierta para cables | LSZH | Recuento de fibras | 12 fibras |
| Diámetro del cable (DE) | 0,9 mm | Longitud del cable | Personalizado |
| Carga de tracción de instalación | 66N | Resistencia a la tracción (largo/corto plazo) | 80/240N |
| Temperatura de almacenamiento | -40 a +85°C | Temperatura de funcionamiento | -40 a +70°C |
Tecnología-Polaridad MPO por terminación
Los tres métodos de polaridad Tipo A, Tipo B y Tipo C se utilizan para garantizar la asignación bidireccional correcta.
Información de pedido
| ① | Tipo de virola:UPC, APC | ⑤ | Recuento de fibras | 8/4/12/16/24...(personalizado) |
| ② | Tipo de conector: macho, hembra | ⑥ | Longitud del cable (m): 5 m... (personalizado) | |
| ③ | Diámetro del cable: Φ0.9/2.0 | ⑦ | Polaridad | Tipo A/B/C |
| ④ | Tipo de fibra:G657A1,G652D...,OM1~0M5 | |||
