Baja pérdida de inserción, alta pérdida de retorno MPO Conector multifibra basado en MTP, terminaciones y conjuntos de conectores de 4,8,12 y 24 fibras Solución económica para terminación masiva de fibra Diseñado para aplicaciones SM y MM de baja pérdida y pérdida recta Cable redondo resistente, Opciones de cable ovalado y cinta desnuda disponibles. Carcasas codificadas por colores disponibles para diferenciar el tipo de fibra, el tipo de pulido y/o el grado del conector. Buena repetibilidad y capacidad de intercambio.
Compartir:
1.Conector US Conec MPO con pérdida de inserción baja óptima de 0,35 dB
2.Fibra Corning ClearCurve® con 7,5 mm mín. Radio de curvatura
3.Clasificación de seguridad contra incendios Plenum (OFNP) para uso en espacios aéreos Plenum
4. Fundas de conector codificadas por colores para una fácil identificación
5. Normalmente se utiliza para parchear dentro de un gabinete
Los componentes del cable de fibra óptica están diseñados para organizar conexiones entre cintas de casete MPO. El conjunto de cables consta de 24 fibras ópticas de cubierta exterior LSZH, conectadas por 24 conectores MPO en ambos lados. En construcción, utilice el esquema de intercambio tipo B (Key Up – Key Up).
La calidad del diseño garantiza una baja pérdida del conector y, por lo tanto, un alto rendimiento de conexión.
Especificación

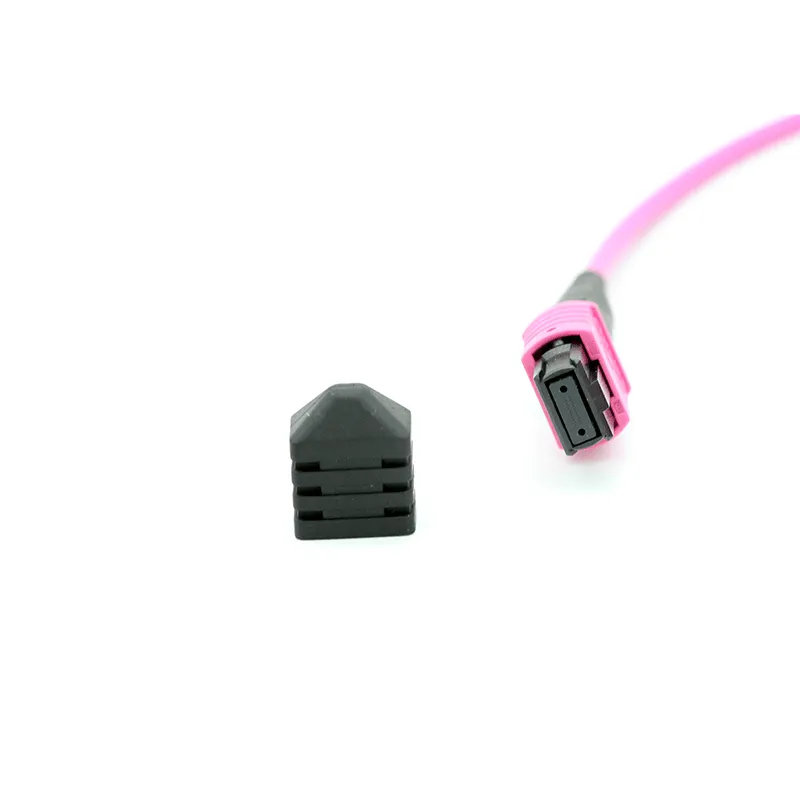

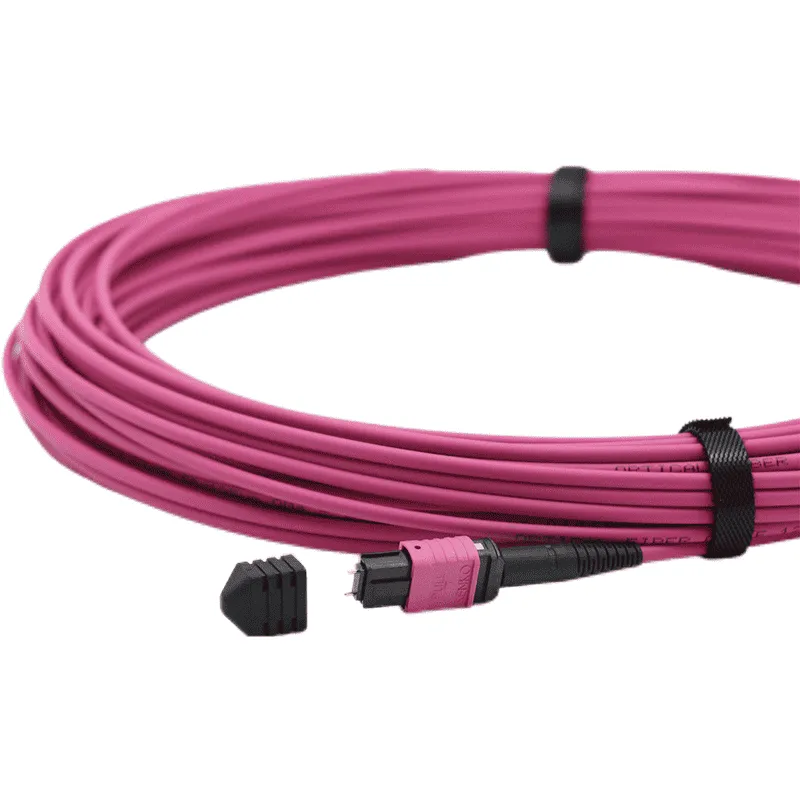

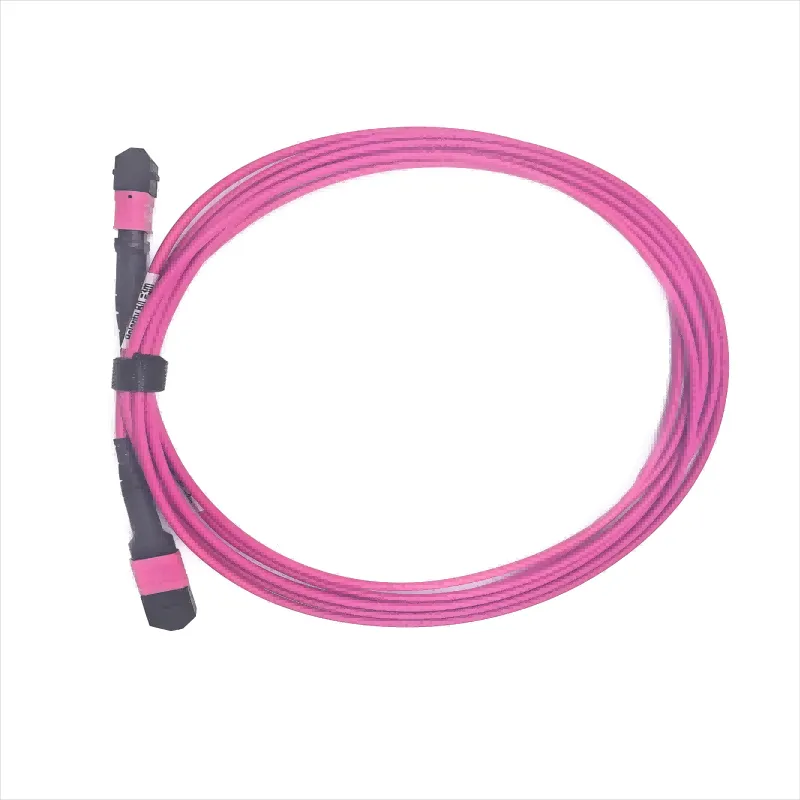

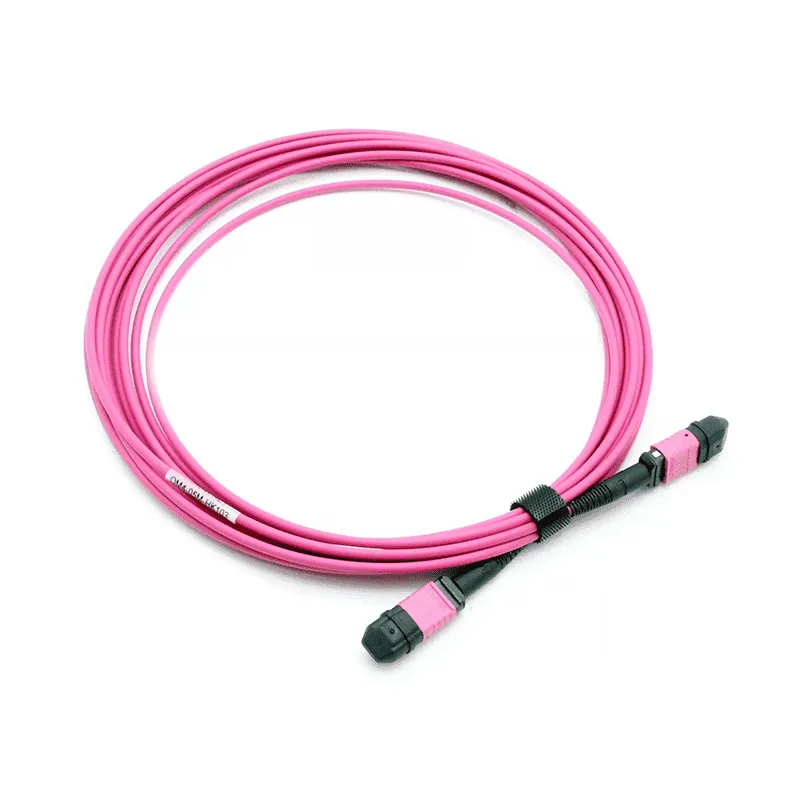

Puente MPO, MPO-24 UPC (Hembra) a MPO-24 UPC (Hembra), 24 Fibras, Multimodo (OM4), Plenum (OFNP), 0.35dB Max, Tipo A, Magenta
| Conector A | MPO Mujer | Conector B | MPO Mujer |
| Modo de fibra | OM4 50/125 μm | Longitud de onda | 850/1300nm |
| Distancia Ethernet de 400G | 100 m a 850 nm | Distancia Ethernet de 800G | 50 m a 850 nm |
| Fibra de vidrio | Corning | Grado de fibra | G.657.A1 |
| Pérdida de inserción | 0,35 dB máx. (0,15 dB típico) | Pérdida de retorno | ≥20dB |
| Atenuación a 850 nm | ≤2,3 dB/km | Atenuación a 1300 nm | ≤0,6 dB/km |
| Tipo polaco | APC a APC | Radio de curvatura mínimo | 7,5 milímetros |
| Polaridad | Tipo A, B, C | Longitud del cable | Personalizado |
| Diámetro exterior del cable (OD) | 3,0 mm | Cubierta para cables | Pleno (OFNP) |
| Carga de tracción de instalación | 66N | Resistencia a la tracción (largo/corto plazo) | 80/240N |
| Temperatura de almacenamiento | -40 a +85°C | Temperatura de funcionamiento | -40 a +70°C |
Tecnología-Polaridad MPO por terminación
Los tres métodos de polaridad Tipo A, Tipo B y Tipo C se utilizan para garantizar la asignación bidireccional correcta.
Información de pedido
| ① | Tipo de virola:UPC, APC | ⑤ | Recuento de fibras | 8/4/12/16/24...(personalizado) |
| ② | Tipo de conector: macho, hembra | ⑥ | Longitud del cable (m): 5 m... (personalizado) | |
| ③ | Diámetro del cable: Φ0.9/2.0 | ⑦ | Polaridad | Tipo A/B/C |
| ④ | Tipo de fibra:G657A1,G652D...,OM1~0M5 | |||
