Baja pérdida de inserción, alta pérdida de retorno MPO Conector multifibra basado en MTP, terminaciones y conjuntos de conectores de 4,8,12 y 24 fibras Solución económica para terminación masiva de fibra Diseñado para aplicaciones SM y MM de baja pérdida y pérdida recta Cable redondo resistente, Opciones de cable ovalado y cinta desnuda disponibles. Carcasas codificadas por colores disponibles para diferenciar el tipo de fibra, el tipo de pulido y/o el grado del conector. Buena repetibilidad y capacidad de intercambio.
Compartir:
1.Conector MTP MPO con pérdida de inserción baja óptima de 0,35 dB
2.Corning SMF-28® Ultra Fiber con 10 mm mín. Radio de curvatura
3.Clasificación de seguridad contra incendios Plenum (OFNP) para uso en espacios aéreos Plenum
4. Fundas de conector codificadas por colores para una fácil identificación
5. Normalmente se utiliza para parchear dentro de un gabinete
Los componentes del cable de fibra óptica están diseñados para organizar conexiones entre cintas de casete MPO. El conjunto de cables consta de 16 fibras ópticas de cubierta exterior LSZH, conectadas por 16 conectores MPO en ambos lados. En construcción, utilice el esquema de intercambio tipo B (Key Up – Key Up).
La calidad del diseño garantiza una baja pérdida del conector y, por lo tanto, un alto rendimiento de conexión.
Especificación

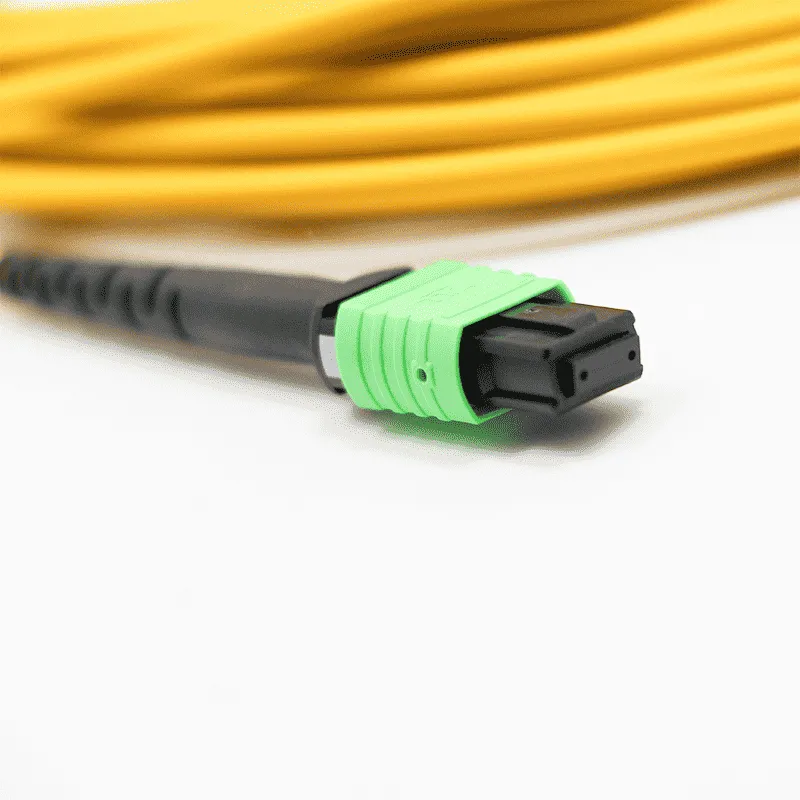

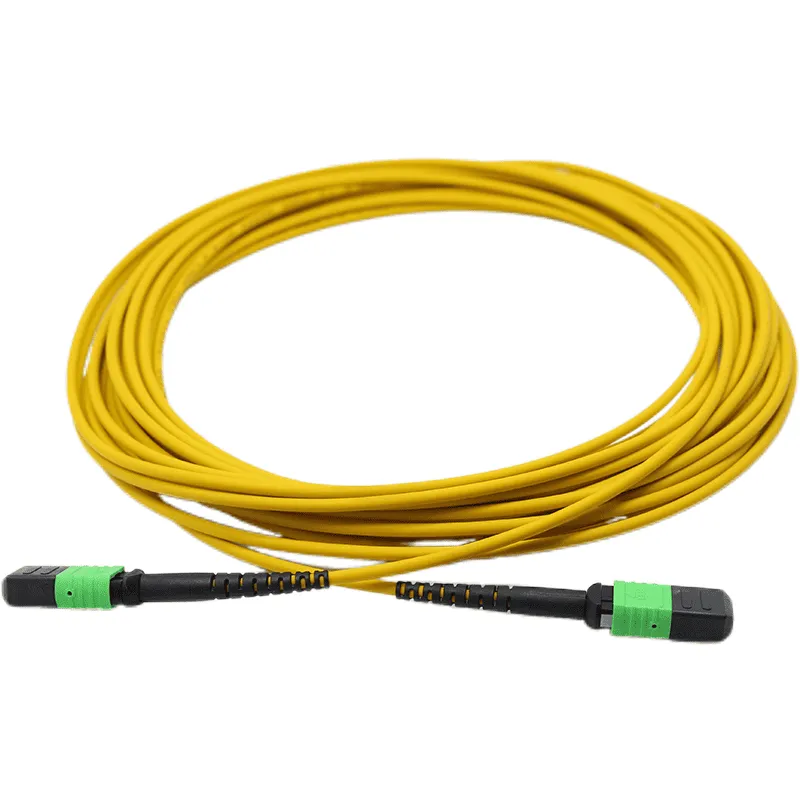

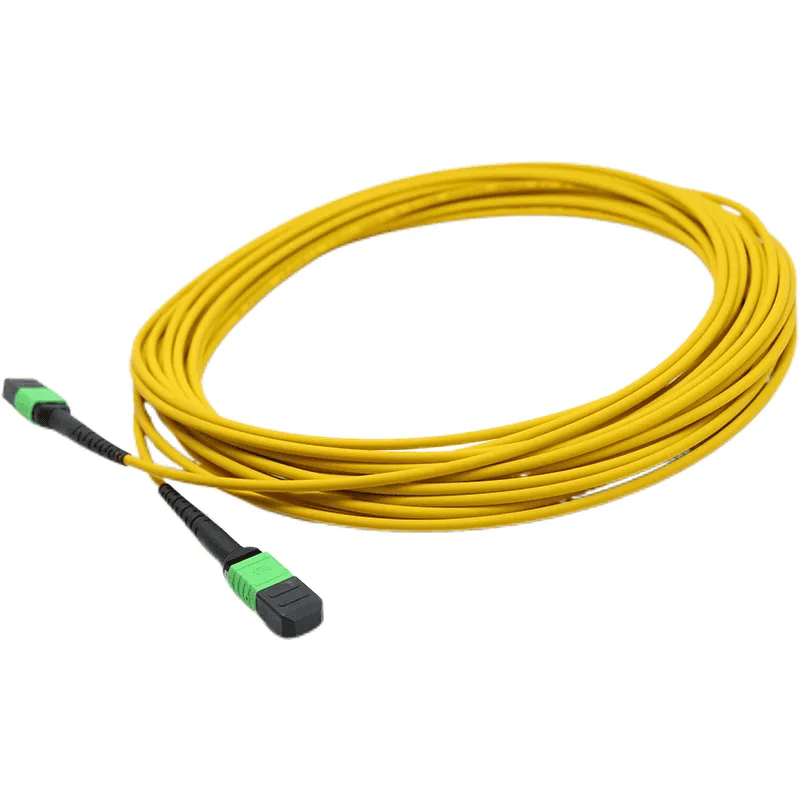

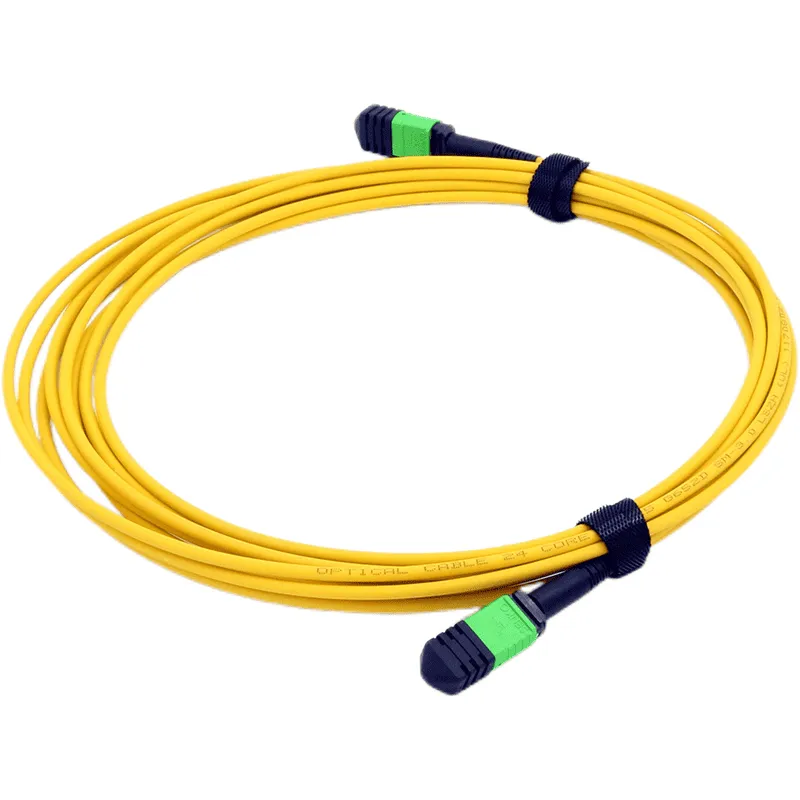

Puente MPO, MTP MPO-16 APC (Hembra) a MTP MPO-16 APC (Hembra), 16 Fibras, Modo único (OS2), 0.35dB Max, Tipo B, Amarillo
| Conector A | MPO Mujer | Conector B | MPO Mujer |
| Modo de fibra | OS2 9/125 μm SM | Longitud de onda | 1310/1550nm |
| Fibra de vidrio | Corning | Grado de fibra | G.657.A1 |
| Pérdida de inserción | 0,35 dB máx. (0,15 dB típico) | Pérdida de retorno | ≥60dB |
| Atenuación a 1310 nm | ≤0,32 dB/km | Atenuación a 1550 nm | ≤0,18 dB/km |
| Tipo polaco | APC a APC | Radio de curvatura mínimo | 10 milímetros |
| Polaridad | Tipo A, B, C | Longitud del cable | Personalizado |
| Diámetro exterior del cable (OD) | 3,0 mm | Cubierta para cables | Pleno (OFNP) |
| Carga de tracción de instalación | 66N | Resistencia a la tracción (largo/corto plazo) | 80/240N |
| Temperatura de almacenamiento | -40 a +85°C | Temperatura de funcionamiento | -40 a +70°C |
Tecnología-Polaridad MPO por terminación
Los tres métodos de polaridad Tipo A, Tipo B y Tipo C se utilizan para garantizar la asignación bidireccional correcta.
Información de pedido
| ① | Tipo de virola:UPC, APC | ⑤ | Recuento de fibras | 8/4/12/16/24...(personalizado) |
| ② | Tipo de conector: macho, hembra | ⑥ | Longitud del cable (m): 5 m... (personalizado) | |
| ③ | Diámetro del cable: Φ0.9/2.0 | ⑦ | Polaridad | Tipo A/B/C |
| ④ | Tipo de fibra:G657A1,G652D...,OM1~0M5 | |||
